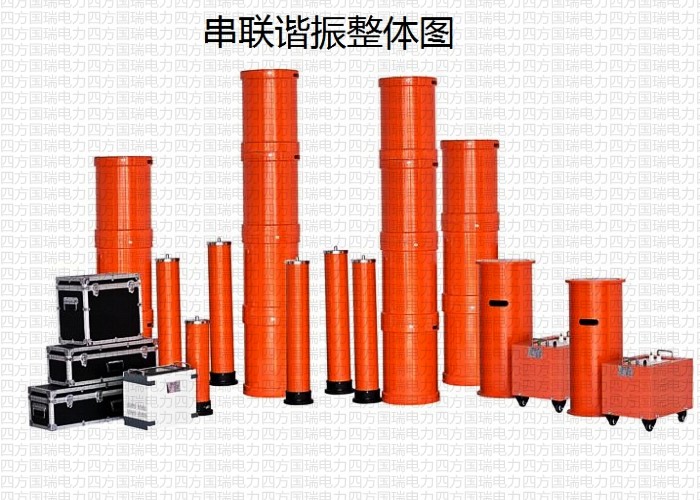

216kVA/54kV調頻式串聯諧振試驗裝置
發布日期：2021-08-04 點擊：3145次
湖北四方國瑞電力控股有限公司為大家講述一下：216kVA/54kV調頻式串聯諧振試驗裝置
一、 串聯諧振試驗對象
1．發電機交流耐壓試驗，出口電壓≤13.8kV，最高試驗電壓21kV，單相對地電容量≤1μF。
2． 35 kV電纜，1km，試驗電壓52 kV，電容量≤1.9uf。
二、 系統主要技術參數及功能
1. 額定容量：216kVA；
2. 額定電壓：54kV；27kV；
3. 額定電流：4A；8A；
4. 工作頻率：工頻50Hz；
5. 輸出電壓波形畸變率：≤0.5%；
6. 允許連續工作時間：額定負載下60min；
7. 額定負載下連續運行60min后溫升≤65K；
8. 裝置自身品質因數：Q≥30；
9. 系統測量精度：有效值1級；
10. 輸入電源：三相380V電壓，頻率為50Hz；
11. 對被試品具有過流、過壓及試品閃絡保護；
12. 環境溫度：－150C –40 0C，相對濕度：≤90%RH，海拔高度≤1000米；
三、 串聯諧振標準
GB10229-88 《電抗器》
GB1094 《電力變壓器》
GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T 596-1996 《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96 《外殼防護等級》
GB2900 《電工名詞術語》
GB/T16927.1~2-1997 《高電壓試驗技術》
四、 串聯諧振參數
1. 激勵變壓器JLB-40kVA//2.5kV/0.4kV 1臺
a) 額定容量：40kVA；
b) 輸入電壓：400V，單相；
c) 輸出電壓：2.5kV
d) 結 構：干式
e) 重 量：約135Kg；
f) 額定運行60分鐘后線圈對空氣溫升：≤65K;
2．變頻電源SFXZ-GP -40kW/380V 1臺
g) 額定輸出容量：40kW
h) 工作電源：380V，工頻
i) 輸出電壓：0 – 400V，單相，
j) 額定輸入電流：100A
k) 額定輸出電流：100A
l) 輸 出 波 形：正弦波
m) 電壓分辨率： 0.01kV
n) 電壓測量精度：0.5%
o) 頻率調節范圍：30 – 300Hz
p) 頻率調節分辨率：≤0.1Hz
q) 頻率穩定度： 0.1%
r) 運 行 時 間：額定容量下連續60min
s) 額定容量下連續運行60min元器件最高溫度≤65K;
t) 噪 聲 水 平：≤50dB
u) 可實現以下功能
1) 內部由嵌入式觸摸屏控制,操作功能得到優化,操作簡單
2) 自動掃頻,尋找諧振點.頻率范圍20-300Hz,可手動設置掃頻范圍,掃頻最大耗時3分鐘(全頻掃). 頻率分辨率0.1Hz
3) 自動試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程
4) 自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在最優出力狀態，調頻時繪制頻率電壓曲線。
5) 耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,由用戶根據試驗情況進行操作
6) 全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出
7) 軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠
8) 自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據；
9) 液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流
10) 保護功能：具有斷電、過流、過壓及閃絡保護功能；
1） 過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置
2） 過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置
3） 擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿
4） 斷電保護：試驗電源斷電后，裝置能快速保護
11) 變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動
12) 外觀及操作界面充分采用人性化設計，美觀大方，操作簡便
1. 電抗器DK-108kVA/27kV 2臺
a) 額定容量：108kVA；
b) 額定電壓：27kV；
c) 額定電流：4A；
d) 電感量：21H；
e) 品質因數：Q≥30；
f) 結 構：干式；
g) 數 量：1臺；
h) 重 量：約75Kg ；
2. 分壓器FR-60kV 1臺
a) 額定電壓：60kV；
b) 測量精度：交流有效值1.5級；
c) 介質損耗：tgσ≤0.5%；
d) 分 壓 比：1000：1，
e) 分壓比誤差：≤1.0%；
f) 重 量：約10Kg；
