四方國瑞電力旗下的串聯諧振可以幫助眾多電力工作者更加方便的進行各類電力測試。
電纜串聯諧振試驗電壓和頻率是根據不同地區情況來劃分的。在浙江、安徽、湖北、江蘇等地，電壓等級為8.7/10kV的交聯橡塑電纜，其交接試驗的電壓是17.4千伏，試驗頻率是30至300赫茲。預試的電壓是14千伏，試驗頻率也是30至300赫茲。試驗時間均為5分鐘。上海地區的同樣等級的交聯橡塑電纜，其交接試驗：試驗電壓為22千伏，試驗頻率為30至300赫茲，試驗時間為5分鐘；預試暫不做。
電纜串聯諧振試驗
測量泄漏電流的目的是要觀察每階段電壓下，電流隨時間的下降情況，以及電流隨電壓逐階段升高的增長情況。絕緣良好的電纜，每當電壓剛升至一個階段，由于電纜電容性較大，電容充電，電流急劇上升，隨時間延長而逐步下降，到1min讀取泄漏電流時，僅為開始讀數的10%~20%左右。例如電纜存在某些缺陷，主要表現為電流在電壓分階段停留時幾乎不隨時間而下降，甚至可能增大，或者是在電壓上升 時，泄漏電流不成比例地急劇上升，這就說明電纜缺陷比較嚴重。
由于直流試驗設備容量小，質量小，攜帶方便，便于現場使用，更適合于油紙絕緣的電纜做試 驗。同時直流試驗高壓輸出是負極性，如電纜絕緣中含有水分存在，將會因滲透作用使水分子從表層移相導體，法藏稱為貫穿性缺陷，容易發現缺陷。同時通過直流 耐壓，由于按電阻分布電壓，大部分電壓加載于缺陷串聯的損壞部分上，所以說直流耐壓對某種絕緣電纜來說更容易發現局部缺陷。
在電纜串聯諧振實驗中電抗的選擇也是至關重要。通常我們選擇試電抗器90kVA/45kV，激勵變壓器輸出端滿足10kV/300mm2電纜, (試驗電壓22kV，試驗時間5min)
長度750m以下 使用電抗器一節 1.5kV
長度750~1500m 使用電抗器二節并聯 1.5kV
長度1500~2250m 使用電抗器三節并聯 1.5kV
長度2250~3000m 使用電抗器四節并聯 1.5kV
滿足35kV/300mm2電纜， (試驗電壓52kV，試驗時間60min) 長度500m以下 使用電抗器二節串聯 3kV

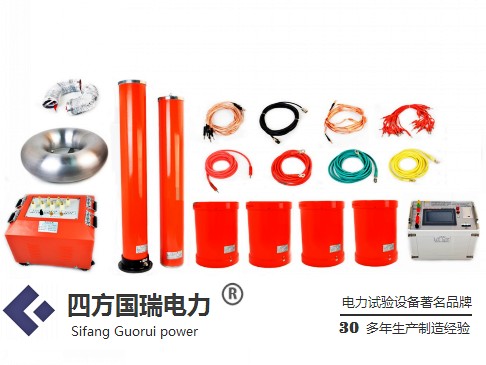

變頻串聯諧振耐壓裝置
長度500~1000m 使用電抗器二節串聯二組 3kV
滿足50000kVA/35kV以下變壓器，(試驗電壓68kV，試驗時間1min) 使用電抗器五節串聯 3kV
滿足35kV變電站系統，(試驗電壓100kV，試驗時間1min) 使用電抗器四節串聯 5kV
