諧振技術
發布日期：2017-04-18 點擊：2609次
諧振技術

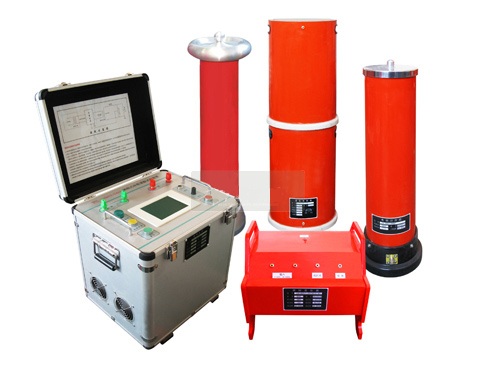

電氣設備變頻串聯諧振耐壓裝置，電纜耐壓串聯諧振裝置，調感式變頻諧振耐壓裝置，直流高壓發生器 超低頻高壓發生器SFYDJ系列油浸式試驗變壓器諧振技術，四方國瑞電力是串聯諧振裝置的生產廠家，30年致立研發標準、穩定、安全的電力測試設備，專業電測，產品選型豐富，找串聯諧振就選四方國瑞電力。含有電感、電容和電阻元件的單口網絡，在某些工作頻率上，出現端口電壓和電流波形相位相同的情況時，稱電路發生諧振。能發生諧振的電路，稱為諧振電路。諧振技術可以用于電路元件參數測試，用諧振電路測量電路元件參數的方法稱為諧振測試法。諧振測試法就是根據諧振回路的諧振特性建立起來的測電路元件參數的方法。諧振技術應用到開關電源中時，可根據各電源的拓撲結構的特點，再結合設計者的要求（是否要讓電感中的電流經過一定時間后為零，再關斷器件），采用幾種構造出相應的電路，得到相應的諧振變換器。開關斷開時，二極管D續流。當開關Sr閉合后，iLr線性上升，續流二極管D中的電流則線性下降。當iLr=Io時，二極管D截止。Cr開始通過Lr和D2充電。此時，Cr和Lr串聯諧振。在iLr上升到最大值后再下降到I0后，D2截止（受反壓）。經過一個恒定階段后，開關Sr1導通，Cr開始放電，iLr逐漸減小至零并變負。如果在過零點關斷開關Sr，損耗將為零。這就是我們要得到的零電流關斷電源。S1和S2均關斷時，續流二極管D導通。開通S2，于是Lr中的電流線性增加經過一段時間達到Io。此時，續流二極管D截止，Lr和Cr開始諧振，Cr兩端的電壓逐漸下降，經過一段時間降為零，在此時D1導通，諧振電流線性下降。如果在這個期間開通S1，實現的是零電壓開通。接著，諧振電流繼續下降，當下降到Io時D1截止。由于S1已經開通，ir仍將繼續下降直至零。關斷S2，即以零電流關斷，損耗為零。諧振技術在實際中的應用還有很多，比如：諧振電路在器件中的運用，低通濾波器，高通濾波器，帶通濾波器，帶阻濾波器，振蕩器，倍壓器，沖放電電路等等，我們可以相信，隨著科學技術的發展，諧振電路在我們生活中還會有越來越重要的作用。
