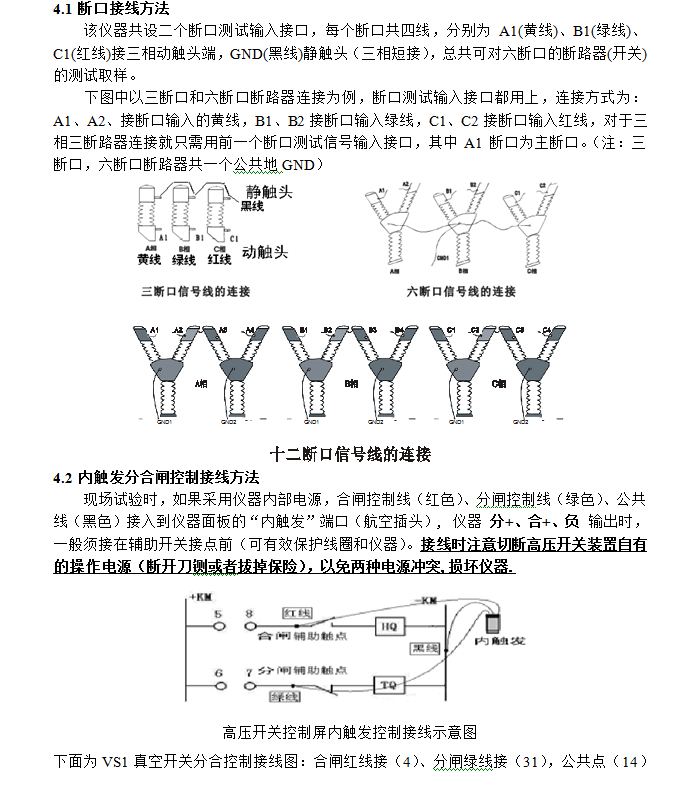

斷路器動特性測試儀斷口線接線方法
發布日期：2018-03-25 點擊：2279次

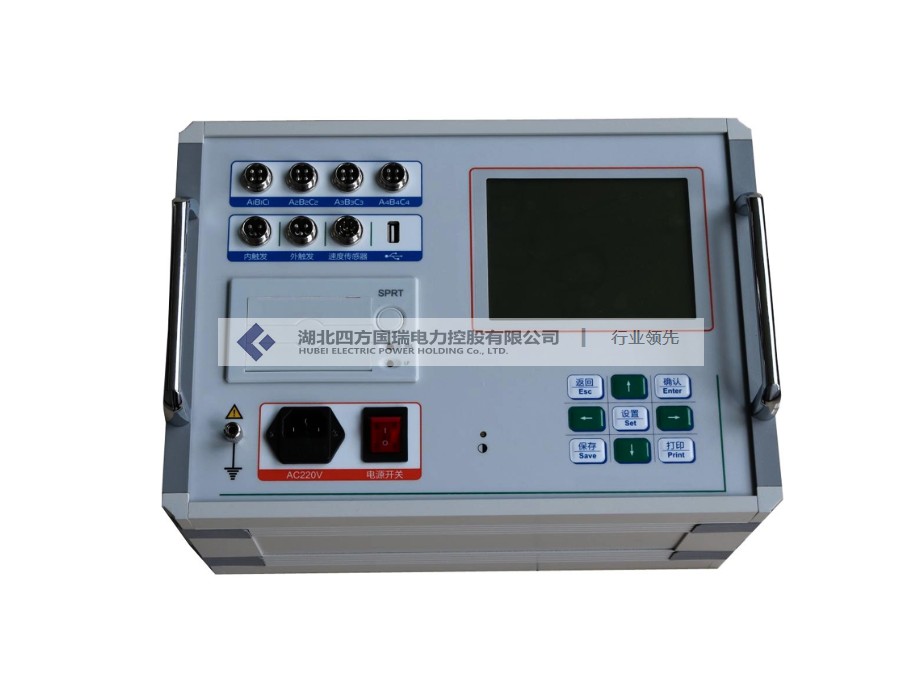

SFGK-9B 開關機械特性綜合測試儀可用于各種電壓等級的真空、六氟化硫、少油、多油等電力系統高壓開關的機械特性參數測試與測量。
測量數據穩定，抗干擾性強，可在500KV等級及以下電站做實驗，接線方便，操作簡單，是高壓開關檢修試驗最方便的工具。
1. 儀器可自動識別斷口分、合閘狀態，并根據參考斷口狀態提示相對應的合、分操作。
2. 獨立的12斷口，可檢測并提示斷口的連接狀態，方便用戶檢查接線。
3. 機內可存儲50組測試結果。
4. 大屏幕液晶（320×240）LCD顯示, 高級灰屏，陽光下不反光不黑屏，圖文及漢字菜單
操作提示，人性化菜單式界面，操作簡便。
5. 儀器具有強大的圖形分析功能，實現波形和測量處理數據同屏顯示，使測試過程更直觀。
6. 機內帶有延時保護功能，斷路器動作后能自動切斷線圈電壓，很好的保護了斷路器和測
試儀器。
7. 本儀器可進行電動和手動分合測試。
8. 可進行高、低電壓實驗，自動尋找最低分或合閘電壓。
9. 重合閘試驗，可做合分、分合，分合分等參數測量。
10. 真空接觸器（單線圈）參數測量。
