干式試驗變壓器使用方法和注意事項
發布日期：2018-05-31 點擊：2186次
干式試驗變壓器使用方法如下
一、單臺使用
1.試驗前，應將試驗變壓器的高壓尾“ ┻ ”端可靠接地，否則將危及人身與設備的安全。
2.操作前必須熟悉試驗變壓器與電源控制箱的電氣原理及使用方法。
3.按接線圖接線。
4.準備工作和安全措施就緒，空試一次設備。
5.接上被試品。
6.合上電源，控制箱(臺)電源指示燈亮。
7.按下合閘按鈕，合閘指示燈亮。
8.順時針均勻加壓，注視電壓表到達的階段電壓幅值及被試品情況直至額定試驗電壓。
9.持續規定耐壓時間并注視電流表及被試品。
10.耐壓時間到，注視kV表并迅速將調壓器回零。
11.用放電棒經電阻放電，然后直接接地放電。
12.高壓部分可能被充電部位一一放電，改變或拆除高壓線引線，至此一次(相)試驗終止。

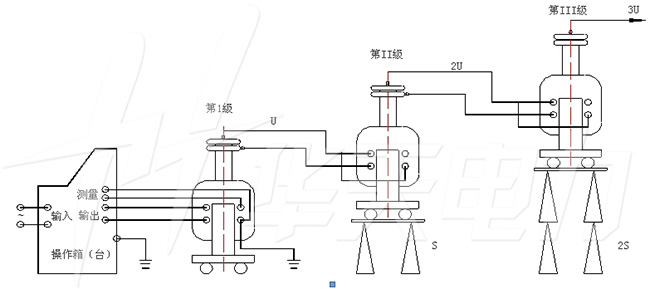

二、多臺串激
干式試驗變壓器試驗注意事項
干式試驗變壓器試驗設備的布置，對人身和周圍要有足夠的安全距離。盡量避免在人員過道上布置設備及施放高壓試驗引線。
干式試驗變壓器試驗現場應安裝圍欄，懸掛“止步！高壓危險”標示。
干式試驗變壓器試驗高壓引線要有支撐或牽引絕緣物。每隔一段及電纜另一端應派人看守，防止有人靠近和從底下穿過。
直流高壓試驗微安表最好處在高電位，除有屏蔽盒外，還應有過流自動保護裝置，以防止突發性擊穿短路或放電時表燒壞。
工頻耐壓試驗，請注意驗算設備容量是否足夠，并能避免發生諧振。
工作地線（高壓尾、穩壓電容末端接地線）與保護地線（控制箱外殼）應予分別可靠接地，
干式試驗變壓器試驗中如有電源不規則擺動，必須影響高壓輸出穩定，此時應請電焊等沖擊用電暫停片刻或查找其它原因。
干式試驗變壓器試驗工作對氣候（溫度、濕度）的要求符合試驗規程的要求，必須時采取屏蔽措施。
干式試驗變壓器試驗過程中如發現電壓表指針擺動大，電流表指示急劇增加或被試品有冒煙、跳火、焦味異常響聲等應立即停止試驗，切斷電源，檢查原因。
高壓測試工作要嚴格執行電力部頒發的安全工作規程的有關規定。
