串聯諧振裝置的功能
發布日期：2019-05-13 點擊：1700次

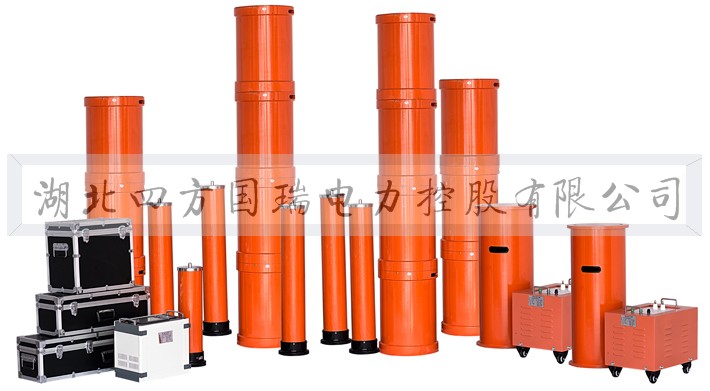

串聯諧振的功能
1穩定性好，可靠性高。串聯諧振系統采用進口功率元件作為功率轉換的核心。電壓輸出和頻率輸出穩定
電磁兼容設計合理，保護功能完善。經過多次高壓直流對地短路試驗，系統保持完好，系統也具有很強的過載能力。
2.自動調節功能強大。當串聯諧振系統自動調諧時，頻率掃描曲線顯示在30 Hz到300 Hz之間
用戶可以直接看到系統的調諧過程。掃頻完成后，系統以0.01Hz作為分辨率
根據掃描頻率中最初發現的諧振頻率點，在±5Hz范圍內對頻率進行精細掃描。最后，精確鎖定諧振頻率。
3.支持多種測試模式。該系統支持“自動調節+手動電壓調節”、“自動調節+自動電壓調節”、“
手動調節+手動電壓調節”等測試模式。建議采用“自動調諧+手動調壓”方式，可快速找到諧振點。
它還可以通過人工調壓來控制測試過程，安全性更高。
4.串聯諧振系統的人機接口友好。測試參數設置、測試控制和測試結果顯示在同一屏幕上，直觀清晰
具有自動定時和操作提示功能。全觸摸屏操作和顯示，具有測試數據存儲和查詢功能。
5.保護功能完善。串聯諧振具有零位置保護(電壓輸出控制旋鈕不為零，系統禁止啟動)、
過電壓保護、過電流保護、閃絡保護等功能，保證了系統的可靠性。
