220KVA/180K變頻串聯諧振試驗電源技術特點
發布日期：2019-05-14 點擊：4044次
一.2000變頻串聯諧振試驗電源主要功能及技術特點
完全由公司自主研發，采用了基于DSP平臺技術的SPWM控制，集調壓、調頻、控制及保護于一身，輸出波形失真小，頻率穩定，具有良好的過流、過壓、過熱、放電保護等功能，可廣泛適用于發電機、電力變壓器、GIS、交聯高壓電纜、高壓開關、互感器等電力設備的交流耐壓試驗。
1．具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要進行整定。
2．整個裝置單件重量很輕，便于現場使用。
3．具有自動和手動兩種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。手動模式可使用電位器進行升壓，使用尤其方便。
4．能存儲和異地打印數據。
5．采用工業觸摸屏進行控制，人機界面好，操作方便，觸摸屏可顯示掃頻曲線，方便使用者直觀了解是否找到諧振點。
二.2000變頻串聯諧振試驗電源系統整體技術指標
1．工作溫度：-10℃～45℃；
2．工作濕度：≤85%；
3．海拔：≤1000m；
4．供電電源電壓：三相AC380V±10%(或單相AC220V±10%)，50Hz；
注：當實際輸出電流大于15A時，建議使用三相AC380V電源供電
5．電源zui大功率：10kW(三相AC380V電源供電時)；
6．zui大試驗容量：300kVA；
7．工作頻率范圍：20~300Hz；
8．調頻步進頻率：0.1Hz；
9．調頻不穩定度：<0.05%；
10．諧振電壓波形：正弦波，畸變率<1%；
11．系統測量精度：1.0級；
三、2000變頻串聯諧振試驗電源主要相關標準
1.《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006
2.《高壓諧振試驗裝置》 DL/T 849.6-2004
3.《高壓試驗裝置通用技術條件 第2部分：工頻高壓試驗裝置》 DL/T848.1-2
4.《電力設備預防性試驗規程》 DL/T T596.6-1996
5.《電抗器》 GB10229.88
6.《耦合電容器和電容分壓器》 IEC358(1990)

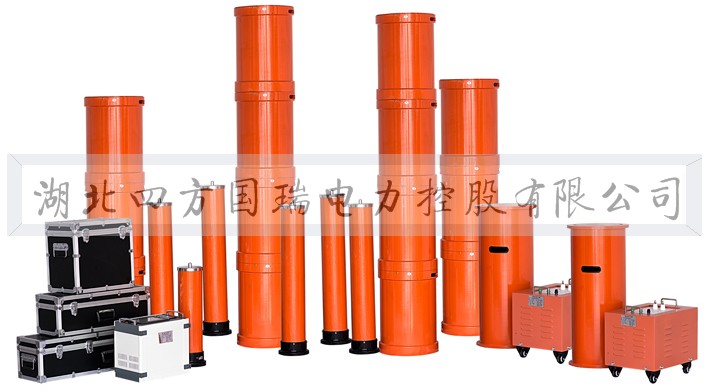

2000-220KVA/180K變頻串聯諧振試驗電源
四、2000變頻串聯諧振試驗電源應用范圍
配置主要針對6~35kV交聯電纜的交流耐壓試驗以及實際試驗電壓低于300kV的其它電力高壓設備如發電機、變壓器、GIS、開關、母線、套管、互感器等的交流耐壓試驗。
五、設備組成
主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器和補償電容器組成。各部件分別介紹如下：
5.1變頻控制電源
輸入電壓：三相AC380V或單相AC220V±10% 50Hz
zui大功率：10kW
輸出電壓頻率：20～300Hz連續可調
頻率步進：0.1Hz步進可調
輸出波形：正弦波
頻率不穩定度：≤0.05%
額定工作電流：25A
5.2勵磁變壓器
勵磁變壓器為單相干式自冷，它的主要作用是將變頻電源輸出的正弦波電壓升壓到合適的試驗電壓值，一般勵磁變壓器有多個繞組，配合電抗器使用，可滿足不同電壓等級、不同容量的試驗要求，勵磁變壓器的容量與變頻電源相同。
5.3電抗器
電抗器采用干式結構，可單獨或任意串聯、并聯使用，環氧樹脂絕緣筒外殼。
電抗器并聯，增加電流容量，電感減?。浑娍蛊鞔?lián)，增加電壓耐壓等級，電感增加。實際應用時，可根據實際情況進行串、并聯，以滿足試驗電壓、電流的需要。
5.4電容分壓器
環氧筒外殼，用來測量被試品(電力電纜或其它)的試驗電壓。
電容分壓器是高電壓測試設備，內部一般由兩個電容C1、C2串聯而成， 如圖它將高電壓降為幾十伏的低電壓輸出，供測量和保護使用，如不考慮寄生電感的影響，分壓比 N與頻率無關，由C1、C2的電容量決定。
5.5補償電容器
補償電容是在小容量試品（如短電纜、變壓器、GIS等）試驗時，把它和試品并聯，將諧振頻率控制在一定的范圍內（如45~65Hz），使用時，應注意電容的耐壓，可選配。
5.6附件
變頻電源主控器配備有專用引線和插頭與其他設備進行連接，包括與電源的專用動力引線，與勵磁變壓器的低壓引線，與分壓器的專用測量引線，專用接地引線等。
5.7單套設備詳細供貨清單一覽表：
|
序號 |
部件名稱 |
型號規格 |
單位 |
數量 |
|
1 |
變頻控制電源 |
|
臺 |
1 |
|
2 |
勵磁變壓器 |
|
臺 |
1 |
|
3 |
電抗器 |
|
臺 |
若干 |
|
4 |
電容分壓器 |
|
臺 |
1 |
|
5 |
補償電容器 |
|
臺 |
選配 |
|
6 |
裝置附件（電源線、各部分連接線） |
套 |
1 |
|
