串聯諧振和并聯諧振的特性有哪些
發布日期：2020-05-09 點擊：3197次
諧振回路有并聯回路和串聯回路兩種形式。而串聯諧振和并聯諧振回路的阻抗特性會受到諧振阻抗、諧振特性阻抗和諧振品質因素等影響，但是實際上串并聯諧振回路的特性阻抗是有諧振回路決定的。那么到底什么是諧振回路的阻抗特性，串聯諧振及并聯諧振回路阻抗又有什么特點和區別呢?

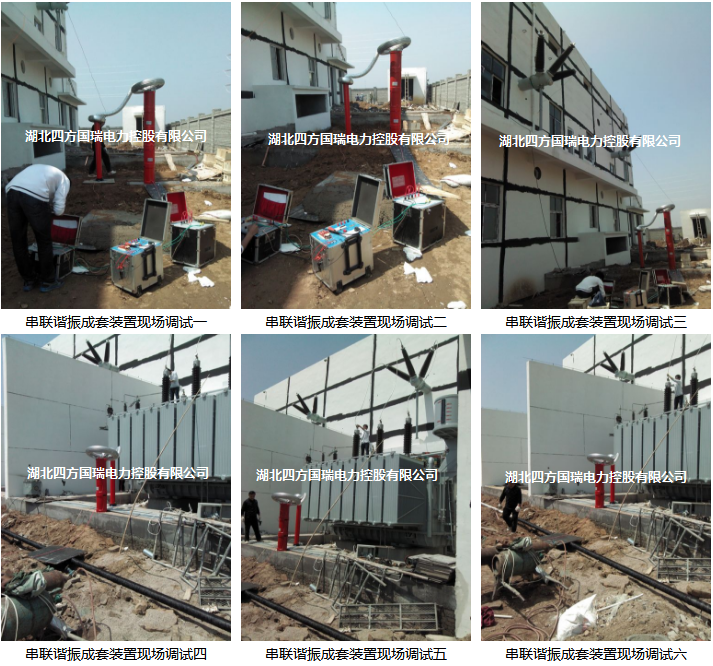

串聯諧振和并聯諧振的回路阻抗特性
1.串聯諧振回路的阻抗特性：回路輸出電流輸入信號頻率而變化的熱性成為回路的選頻特性，回路發生串聯諧振時，因回路阻抗最小，流失回路的電流最大。
a.阻抗特性回路諧振時，回路的感抗于容抗相等，互相抵消，回路阻抗最小，且為純阻;
b.回路失諧時，串聯諧振電路回路阻抗增加，相位值增大。當W>W0時，串聯回路阻抗呈感性;當W>W0時，串聯回路阻抗呈容性。
2.并聯諧振回路的阻抗特性：
并聯諧振回路的特點是，諧振時回路阻抗最大且為純電阻，即Z0=R0=;諧振阻抗為感抗或容抗的Q倍，
即Z0=Qω0L=Q∕ω0C。
當電流一定時，電感或電容兩端的電壓最大，若偏離諧振頻率，回路阻抗及電壓將明顯減小。
3.串并聯回路的比較
相頻特性：串聯回路的相頻特性為正協率，并聯電路的相頻特性為負斜率，且最大相移為±90.
4.實際運用中:串聯回路適合信號源和負載串接，從而使信號電流有效的送給負載;并聯回路適合信號源和負載并接，使信號在負載上得到的電壓振幅最大
諧振回路屬于無源濾波網絡，其作用是
選頻濾波：從輸入信號中選出有用頻率分量，抑制無用頻率分量或噪音;
阻抗變換電路及匹配電路;
實現頻幅，頻相變換：將頻率的變化轉化為振幅或相位的變化;將在頻率調制中講。
并聯諧振阻抗特性分析要將輸入信號頻率分成多種情況進行：
1.輸入信號頻率等于諧振頻率fo
當信號頻率等于LC串聯諧振電路的諧振頻率fo時，電路發生串聯諧振，串聯諧振電路的阻抗最小且為純阻性(不為容性也不為感性)，其值為屆(純阻性)。
當信號頻率偏離LC諧振電路的諧振頻率時.電路的阻抗均要增大，且頻率偏離的量越大，電路的阻抗就越大，這一點恰好是與LC并聯諧振電路相反的。
要記?。?/span>串聯諧振時電路的阻抗最小。
2.輸入信號頻率高于諧振頻率fo
當輸入信號頻率高于諧振頻率時，LC串聯諧振電路為感性，相當于一個電感
在電力系統中諧波產生的根本原因是由于非線性負載所致，當電流流經負載時，與所加的電壓不呈線性關系，就形成非正弦電流，從而產生諧波，而許多用電設備又是感性負載，如配電變壓器、電動機等，它們都是依靠建立交變磁場才能進行能量的轉換和傳遞。傳統的無功補償與諧波治理方案分別是設置并聯電容器和LC振蕩電路，這些都需要電容器參與工作，而電容器和電網中的諧波又有相互影響，以下分別就并聯諧振和串聯諧振對諧波的影響分別分析：
一.并聯諧振對諧波的影響
并聯諧振主要影響是對諧波電流的放大。
1.并聯電容器對諧波電流放大的原理。在沒有電容設備且不考慮輸電線路的電容時。電力系統的諧波阻抗Zsn由下式表示：
Zsn=Rsn+jXsn=Rmsn+JNXs
式中Rsn——系統的n次諧波電阻;
Xs——n次諧波電抗，Xsn=nXs;Xs——工頻短路電抗。
設并聯電容器的基波電抗為Xc，n次諧波電抗為Xcn，則Xcn=(1/n)Xc。
并聯電容器后，系統的諧波等效電路如圖所示，系統的n次諧波阻抗變?yōu)閆’sn。
由上式可見，裝設電容器之后，系統諧波阻抗發生變化。既可為感性也可為容性，并對特定頻率的諧波，并聯電容器可與系統發生并聯諧振，使等效諧波阻抗達到最大值。
電力系統中主要諧波源為電流源，其主要特征是外阻抗變化時電流不變，圖2示出電力系統的簡化電路圖，圖3為其諧波等效電路，圖中，In為諧波源的n次諧波電流，Isn為進入電網的諧波電流，Icn為進入電容器的諧波電流。
在這種情況下，Isn和Icn分別為(并聯電路分流公式)
由上述兩式看到，當Xsn=Xcn時，并聯電容器與系統阻抗發生并聯諧振，Isn，即當諧波源中含有次數為√Xc/Xs，√Xc/Xs的諧波時，將引起諧振，若諧波源中含有次數接近√Xn/Xs的諧波，雖不諧振，但也會導致該次諧波被放大。
二.串聯諧振對諧波的影響
傳統的濾波裝置LC濾波器就是利用串聯諧振設備的原理對諧波進行抑制的，LC濾波器也稱無源濾波器，由濾波電容器、電抗器串聯組合而成，與諧波源并》
除起濾波作用外，還兼顧無功補償?shù)男枰?，以下以單調諧LC振蕩電路來加以說明。
單調諧濾波器單調諧濾波器是利用串聯L、C諧振原理構成的。諧振次數JIc電路結構及阻抗頻率特性曲線如圖4。
濾波器對n次諧波(Wn=NWs)的阻抗為
式中，下標表示第n次單調諧濾波器
由上式可畫出濾波器阻抗隨頻率變化的關系曲線。
在諧振點處，Zfn=Rfn，因Rfn很小，n次諧波電流主要由Rfn分流，很少流入電網中，而對于其他次數諧波，Zfn>>Rfn，濾波器分流很少，因此，簡單地說，只要將濾波器的諧振次數設定為所需濾除的諧波次數一樣，則該次諧波將大部分流入濾波器，從而起到濾除該次諧波的目的。
總結：無功補償電容與電力系統中的電感構成了局部電感、電容回路，它們的組合可能會產生并聯諧振，會對某次諧波電流起到放大作用，加劇了諧波危害;當它們構成的局部諧波回路的頻率與系統中存在的某次諧波頻率相近時，就會造成危險的過電流和過電壓，這時可給并聯電容器串一定電抗的方法，改變并聯電容器與系統阻抗的諧振點，以避免并聯諧振。
同時對于含有諧波的電網，在諧波源處裝設LC無源調諧濾波裝置，吸收諧波電流，有效地減少諧波量。
