微機繼電保護測試儀的保護裝置
發布日期：2020-05-12 點擊：901次
微機繼電保護測試儀維護簡介微機維護裝置一般由模仿量輸入,開關量輸入,微機體系,開關量輸出,人機對話,外部通訊等6部分組成,其間微型機主體系是核心部件,其他5部分是外圍接口部件模仿量輸入部分模仿量輸入部分是將互感器輸入的模仿電信號正確的變換成離散化的數字量,也稱為數據收集體系按信號傳遞次序,溝通模仿量輸入部分首要包含以下幾部分:輸入變換及電壓構成他接受來自電力互感器二次側的電壓、電流信號,并將這些信號進一步變小,同時使互感器與維護裝置內部之間完成電氣隔離喝電磁屏蔽。信號的變換對溝通電壓可直接選用電力變換器,對于溝通電流,因為一般使用的弱電子器材為電壓輸入型器材,因此還需將電流信轉化為電壓信號,這個過程稱為電壓構成。低通濾波器效果是按捺輸入信號中歲維護無用的較高的頻率的成分,以便采樣時易于滿足采樣定理的要求。采樣堅持器S/H所謂采樣堅持,就是在某一刻抽取輸入信號的瞬時值并維持適當時刻不變多路轉化器它可有CPU通過編碼器操控將多通道輸入信號(由S/H送來)順次與一路輸岀端連接,與輸岀端與模數變換器的輸λ端項圈。此刻,只用一路模數變換器即可完成所有通道的模數轉化,能大大簡化電路和降低成本模數轉化器AD它將由S/H抽取并堅持的輸入模仿信號的瞬時值變換為相應的數字值,完成模仿量到數字量的變換。電力體系繼電維護課程設計開關量輸入部分微機主體系CPU、整個微機維護的指揮中樞,程序的運轉依賴于cPU來完成;存儲器、它用來保存程序和數據:守時器/計數器、供給守時采樣觸發信號、構成中斷操控等效果;操控電路、它用以保證整個微機數字電路的有效連接和協調作業。開關輸入量部分開關輸入量部分為正確地發岀開關量操作指令供給輸出通道,并在微機維護裝置內外部之間完成光電隔離。微機維護裝置通過開關量輸出的“0”或“1”狀態來操控履行回路。人機對話部分人機話部分建立起微機維護裝置與使用者之間的信息聯絡,以便對維護裝置進行人工操作、調試和得到反饋信息。外部通訊部分供給信息通道與變電站計算機局域網以及電力體系長途通訊網相連,完成更高一級的信息管理和操控功能,如信息交互、數據共享、遠方操作及遠方維護等。

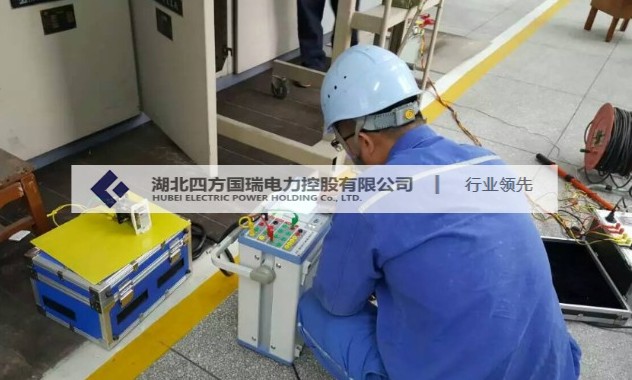

微機繼電維護測試儀主要對象是針對及以下高壓輸電線路的繼電維護設備，并通過模仿系統對各種毛病檢測、輸出三相電壓、電流或直流試驗電壓作業，模仿單相接地、兩相短路、三相短路等各種毛病的發作與切除過程，模仿毛病過程中電流電壓的改變，從查驗被檢維護設備的整體動作性能。微機繼電維護測試儀作業前，作業負責人有必要向作業組成員進行危險點剖析作業，講明作業任務及分工，著重作業地點，運轉設備狀況以及注意事項，并檢查安全辦法布置的是否符合要求能夠有效防止反常的發作。在操作設備前，有必要核對設備稱號，嚴防走錯間隔，誤動維護。微機繼電維護測試儀選用電壓、電流由正常運轉值突變到毛病值等，一起測試繼電維護設備對毛病的呼應狀態和呼應速度，對各種電壓、電流、負序、阻抗、方向等各類維護設備進行校驗。測試人員在變電所、現場作業不許動開關操作把手、小車開關、選接地按鈕警報、警鈴、復歸按鈕、跳閘壓板、穩妥、電壓切換開關等。如因作業需求操作以上設備時，有必要經有關運轉人員允許，并在運轉人員的監護下進行操作。當需求在運轉的維護盤附近鉆孔或運轉有振動的作業時，嚴禁在運轉的維護盤上鉆孔，有必要采納防振辦法，必要時停用有關維護。在控制盤或維護盤前后過道上搬運或放置微機繼電維護測試儀時，有必要保持足夠的距離，嚴防誤觸碰造成開關誤跳閘。
