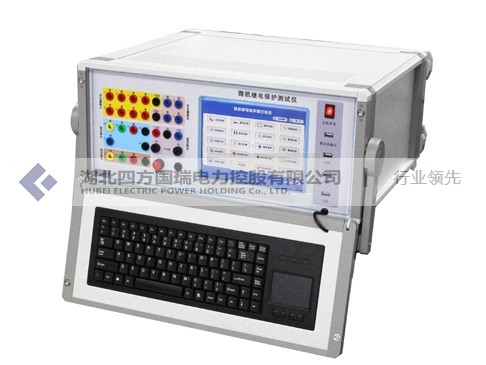

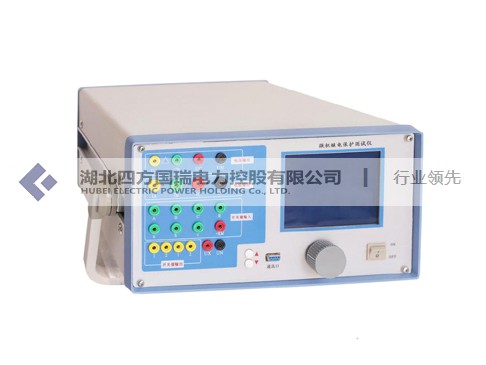

微機繼電保護測試儀簡單方便
發布日期：2020-05-12 點擊：3419次
我微機繼電保護測試儀公司根據現場需要,研制出了互感器測試儀?？蓾M足用戶對電流互感器的誤差(比差、角差)的測量。精度高、穩定性好體積小,重量輕的特點極大方便了用戶。
微機繼電保護測試儀主要特點
1、國家標準測量電流互感器與非標淮測量電流互感器的1%-120%(S級)的規程誤差(角差、比差)。國家標準測量電流互感器與非標準測量電流互感器的1%-200%
2、(S級)的任意誤差(角差、比差)
3、一次測量與顯示國家標準測量電流互感器上限負荷與下限負荷下的標準以及任意誤差(角差、比差)
4、一次測量與顯示測量電流互感器兩組實際任意負荷下的標準以及任意誤差(角差、比差)。
5、檢測已知電流互感器的變比以及測量非已知電流互感器的變比。
6、320*240大屏幕液晶顯示,全中文界面。接線、操作簡單,攜帶方便
7、可進行各種測量數據的存儲和打印,方便用戶查詢可以選配我公司現場便攜式工作電源,方便現場不便取電源需要(一次充電可滿足現場測試100只電流互感器)
微機繼電保護測試儀注意事項
1.微機繼電保護測試儀開機無顯示,請檢查電源是否接好,保險是否熔斷
2.存儲記錄中,存儲的時間為亂碼。當前存入一組空數據,不斷電下再次查看存儲記錄中的存儲數據。
3.本界面是基于本公司開發的通用平臺,顯示部分與測量部分分開。當測量某個項目時,雖然可以按“取消”鍵退出當前測量項目的頁面,但是儀器還在進行這個項目的測量,此時切勿觸摸被測品以及測試夾!
5.儀器在任何時候發生死機、花屏、白屏現象,或中斷儀器測量,請按“復位”鍵,或者關機
6.由于儀器的顯示部分與測量部分分開,當任一界面顯示全為星號,則本儀器內部不能正常通訊。若重復“復位”與關機不能修復時,儀器已損壞。請與我公司聯系。
7.儀器在測量帶磁分路補償?shù)腃T時,有可能出現測量值在1%(帶S級、5%、20%等較小百分比下的誤差值與傳統方法測得的誤差值有較大差別,這是由于該測試儀的測試方法所決定的。因為在該測試方法的基礎上,無法測出磁分路補償?shù)难a償量;但100%、120%電流百分比下,滿足儀器的檢定條件
微機繼電保護測試儀、鏈型絕緣結構的各個二次繞組分別繞在不同的圓形鐵心上,將幾個二次繞組合在一起,裝好支架,用電纜紙帶包扎絕緣,可用機器包扎也可手工包扎,微機繼電保護測試儀手工包扎時,采用折邊紙帶提高效率。二次繞組外包絕緣的厚度大約為總絕緣厚度的一半或路少一些。之后,繞一次組,再手工包扎另一部分絕緣。顯然,這種結構只能部分實現機械包扎。圖1-19為鏈型絕緣結構圖鏈型結構的一次繞組可用紙包銅線連續繞制而成,可以實現較大的一次安匝以提高互感器的準確度;也可用分段的紙包銅線繞制,然后依次焊接成一次安匝。由于焊頭不可能多對于額定一次電流較小的互感器,這種繞組不可能實現較大的一次安匝,影響到互感器準確度的提高,額定一次電流較大時,可不用焊頭,可用半圓鋁管制成一次繞組。兩個半圓合成一個整圓。每個半圓即是一次繞組的一段(只有一匝),通過串、并聯換接來改變電流電容型絕緣的全部主絕緣都包在一次繞組上,若為倒立式結構,則是包在二次繞組上,為了充分利用材料的絕緣特性,在絕緣內設有電容屏,使電場均勻。這些電屏又叫做主屏。最內層的主屏接高電壓、最外層的主屏(地屏)接地。倒立式結構則相反,最外層接高電壓,最內層接地。微機繼電保護測試儀各主屏形成一個串聯的電容型組,若主屏間電容接近相等,則其中電壓就接近于均勻。圖1-20為U字形電容型絕緣的結構原理圖。電屏用有孔鋁箔制成或半導體細制成,鋁箔打孔是為了便于絕緣于燥處理和浸油處理。為了改善主屏端部的電場,在兩個主屏之間放置有一些比較短的端屏(簡稱為端屏)。鋁箔電屏比較脆弱,打孔之后容易像扯郵票一樣扯開,致使電屏產生裂縫,在設置電屏和包扎絕緣時都要特別小心采用特殊的半導體紙做電屏是取代鋁箔電群的改進方法,它既可避免電屏開裂,又利于干燥和浸油處理。
