串聯諧振試驗的原理和方法
發布日期：2020-05-15 點擊：4438次
四方國瑞電力是一家專業研發生產串聯諧振的廠家，本公司生產的串聯諧振設備在行業內都廣受好評，以打造最具權威的“串聯諧振“高壓設備供應商而努力。 變頻諧振試驗是交流耐壓試驗的一種，10-300Hz交流耐壓試驗和工頻交流耐壓試驗有相似之處，接近設備實際交流工作狀態。變頻諧振試驗廣泛用于電纜、變壓器和GIS等大容量試品交流耐壓試驗中，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
10kV電纜300mm2長度不大于4.0km，試驗電壓為21.75kV，試驗頻率為30Hz～300Hz
(1)電纜長度：4km截面積：300mm2對應的電容量為1.2μF， 最高耐壓試驗值21.75kV
⑵諧振頻率：1/6.28×√22.5×1.2×10-6=30Hz
30Hz下最大被試電容量時的試驗電流：30×6.28×1.2×10-6×21.75×103=5.4A。

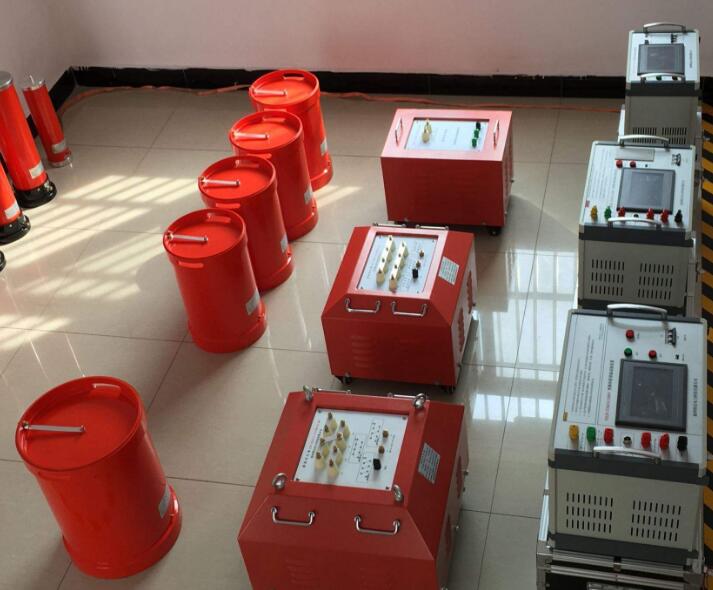

⑶選擇設備：10kW變頻控制源；36kV/1A電抗器六臺并聯；10kVA(1.5kV/6A)勵磁變；100kV分壓器；
