變頻串聯諧振的耐壓試驗原理解析
介紹了變頻串聯諧振耐壓試驗的原理。
首先，介紹以下組成部分：
變頻串聯諧振測試儀主要由變頻控制器、勵磁變壓器、高壓電抗器、高壓分壓器等組成。變頻器控制器分為兩類，控制臺20kw及以上，便攜箱20kw及以下，由控制器和濾波器組成。
變頻控制器的主要功能是將380V或200V工頻固定幅值和頻率的正弦交流電轉換成振幅和頻率可調的正弦波。為整套設備提供動力。勵磁變壓器的作用是將變頻電源的輸出電壓提高到適當?shù)脑囼?yàn)電壓。高壓電抗器L是諧振回路的重要組成部分。當電源頻率為1/(2π*lcx)時，它與被攝體CX串聯諧振。
變頻串聯諧振大容量電氣設備(如大型發電機組、電力變壓器、電力電容器、GIS、電力電纜等)的絕緣容限在一定頻率范圍內相當于工頻電壓容限。因此，可以利用變頻試驗裝置的電感和被測產品的電容器產生的諧振電壓進行交流耐壓試驗，而且由于試驗裝置的勵磁電壓低，重量輕，在施工現場使用非常方便。介紹了變頻串聯諧振試驗裝置的特點、原理及實際應用。
變頻串聯諧振耐壓試驗裝置的特點
利用串聯諧振原理產生高壓回路，一般頻率為30~300 Hz。直流高壓發電機串聯諧振如下圖所示：

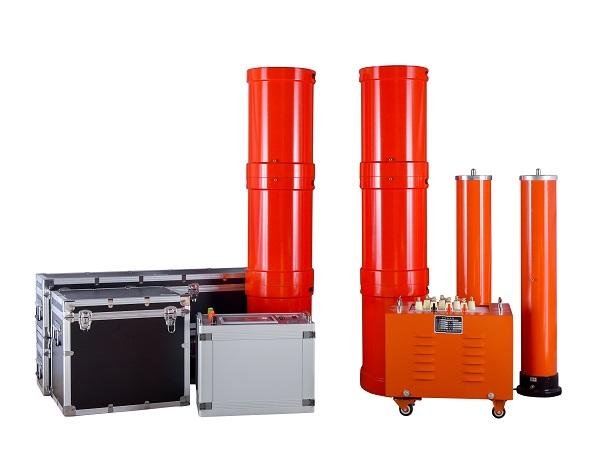

變頻串聯諧振試驗裝置
當被測設備的電源頻率(F)、電感(L)和電容(C)滿足以下條件時，電路處于串聯諧振狀態：F=1/2π√LC，回路電流為I=ULX/R，Ucx=i/ωcx輸出電壓與勵磁電壓之比是測試回路的品質因數：q=ucx/ulx=(ωL)/R，因?yàn)闇y(cè)試回路中的電阻R很小，所以測試回路的品質因數很大。通常，輸出電壓是勵磁電壓的50倍。因此，采用低容量試驗變壓器可以獲得較高的測試電壓。解決了一般交流耐壓試驗中試驗變壓器容量不能滿足試驗要求的問題。在這一點上，電容和電感的關系是ωL=1/ωc，因?yàn)閷?duì)于一個樣品來說，電容是固有的，而且用于測試的可調電感的價格非常昂貴。因此，解決這一問題的方法是改變電源頻率環的諧振頻率，在初始電壓下調整電路的頻率，并觀察當UC的變化達到較大值時，諧振電壓會隨著頻率的增加或降低而降低。此時頻率為諧振頻率，此時電壓為諧振點電壓，增大勵磁電壓可提高諧振電壓，從而達到測試電壓的目的。此外，由于測試回路處于諧振狀態，電路本身具有良好的濾波功能，并且在設備兩端大大降低了電源波形中的諧波分量，從而輸出了良好的正弦波。當樣品放電或擊穿時，即電路的等效電容發生短路，破壞了共振條件，電壓明顯下降，恢復電壓緩慢上升，樣品中不發生瞬態過電壓，電源提供的短路電流被限制電抗，從而限制被測設備的損壞程度。
