聲學方法確定電纜線上損壞位置
發布日期：2020-05-28 點擊：1418次

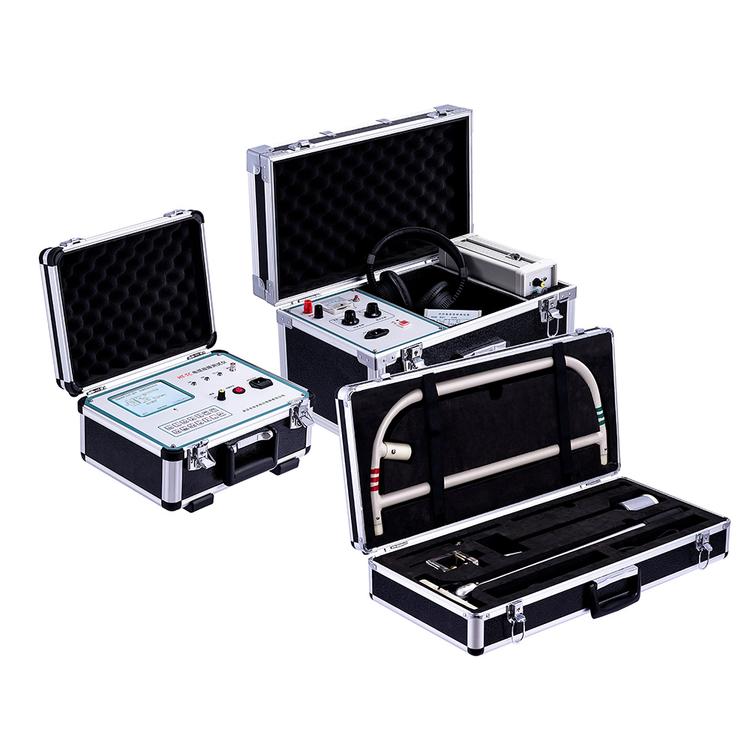

聲學方法基于聆聽電纜線損壞點上方損壞通道中由火花放電引起的聲音振動。 聲學方法幾乎是通用的，并且在許多電纜網絡中是主要的絕對方法。他們可以確定不同性質的損壞：具有不同 瞬態電阻的單相和相間故障，一個，兩個或所有鐵芯的斷裂。在某些情況下，有可能在同一條電纜線上發現幾 處損壞。 電纜損壞時收到的火花放電有兩種產生方式。 如果在常規測試中發現“浮動故障”，則通常會在聯軸器中發生損壞。損壞部位的電阻很大-單位和數十兆歐。 使用電力電纜故障測試儀，損壞的鐵芯上的電壓升高。一旦在損壞部位發生擊穿，就使用振動放電法確定到損 壞部位的距離。第一次擊穿后，損壞的電纜芯中的電阻將恢復，并且直流測試設備的電壓會再次上升到擊穿電 壓。這種故障頻率可能會持續很長時間。在到損壞位置的測量距離區域內，操作員沿著電纜線路移動，可以將 聲波放電固定在損壞位置

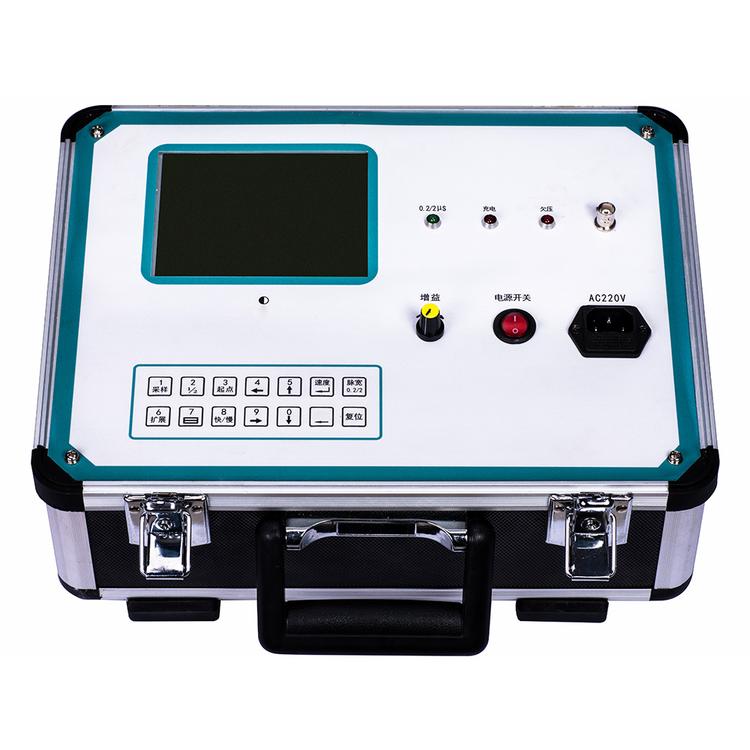

使用電纜故障測試儀為電容器充電，然后通過火花隙（火花隙可以控制或不受控制-空氣）將高壓波發送到電 纜的損壞的芯線，以代替發生損壞的損壞部位，從而產生聲音信號。移動測量實驗室有兩組高壓電容器。一組 用于最高5 kV的工作電壓，最高200μF的電容（低壓聲學），另一組用于最高30 kV的工作電壓，最高5μF的電 容器（高壓聲學）。如果在第一組電容器的操作過程中由于故障位置的高電阻而無法造成擊穿，則必須從第二 組電容器切換電路并開始工作。操作員通過脈沖或波法在所謂的損壞區域中沿電纜線移動，以下方式執行測 量。那么您需要切換電路并使用第二組電容器工作。操作員通過脈沖或波法在所謂的損壞區域中沿電纜線移 動，以以下方式執行測量。

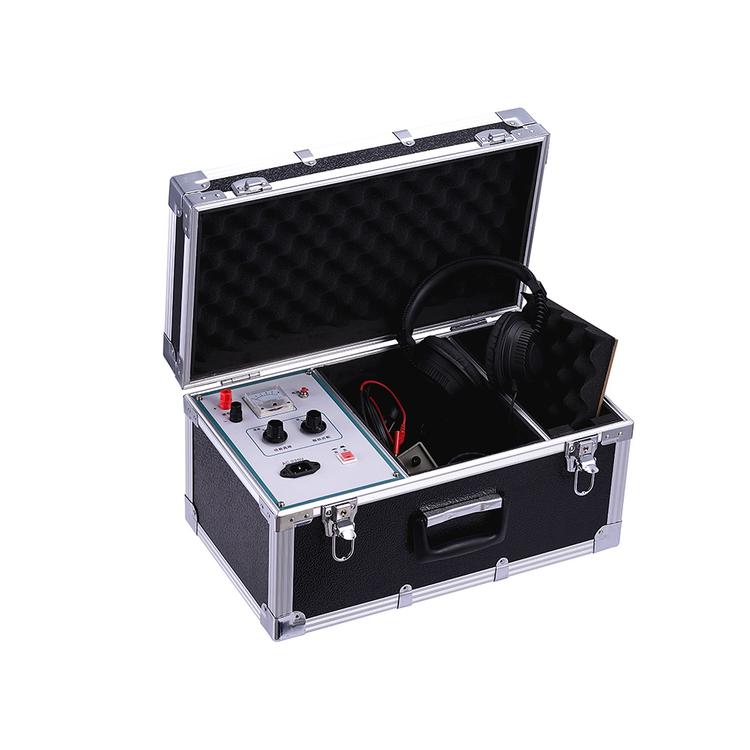

當使用具有一個放大通道的電纜檢測器時，來自聲學換能器的信號會被接收器放大，并饋送到百分表和耳機。 沿著電纜線路線行駛時，操作員只能借助耳機收聽信號，并且僅在直接電纜損壞的地方聆聽信號，當聲音信號 明確固定時，有必要使用百分表以箭頭指示最大的偏離點來確定損壞的位置。當使用具有兩個放大通道（一個 用于放大來自聲換能器的信號，另一個用于放大來自電磁波場的感應換能器中感應的信號）的電纜檢測器時， 搜索如下進行。 當沿著電纜線移動時，電磁波在感應換能器中感應出的信號通過接收器放大路徑進入箭頭指示器，而聲學換能 器的信號則通過其放大路徑進入耳機。結果，操作員清楚地意識到損壞處存在故障，而沒有聽見聲音信號，而 是繼續沿著電纜線移動到損壞處。在損壞的地方，當耳機中聽到聲音信號時，您應該切換到聲音搜索模式。在 這種情況下，聲音信號將通過接收器的放大器路徑到達耳機和百分表，從而最大程度地確定損壞的確切位置。 如果在損壞部位不發生擊穿，則必須在所有芯線與電纜護套之間的電纜遠端安裝短路電路。在這種情況下，當 測試電壓升高時，電纜芯之間的斷裂會發生故障。在這兩種情況下，都可以通過聲學方法找到損壞的位置。
