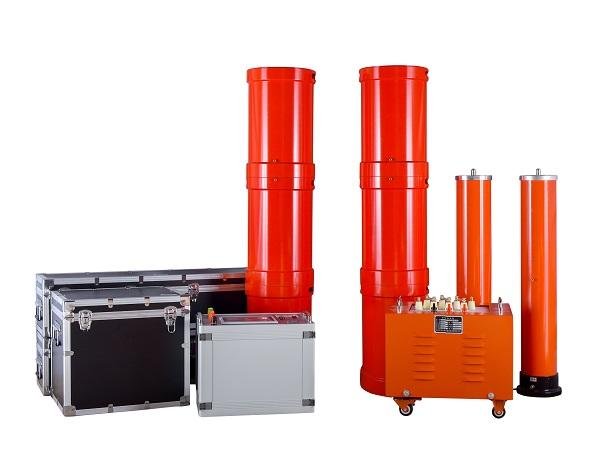

XZB-567kVA/405 kV/135kV調頻式串聯諧振試驗裝置
發布日期：2020-05-31 點擊：1782次
四方國瑞電力是一家專業研發生產串聯諧振的廠家，本公司生產的串聯諧振在行業內都廣受好評，以打造最具權威的“串聯諧振“高壓設備供應商而努力。
方案說明：
A.本方案針對的試品對象僅限于文中所列項目，任何細微的改變均可能導致方案的變更，請勿隨意套用；
B.本套裝置的工作環境已經在文中明確限定，如果使用人員不重視，可能導致設備的損毀；
C.如有新技術在此設備中應用，我們不會對既往的方案進行修改，因此在您選擇我們的產品時一定要讓我們的銷售工程師重新制定新的方案，此方案僅供參考。
本方案被試品以及試驗要求是：電纜110kV，長度不大于700m，截面積300mm，電容量≤0.0695uF,試驗頻率30~300Hz，試驗電壓128kV。
700m電纜調頻式串聯諧振試驗裝置解決方案如下：
Ⅰ.被試品試驗工作環境
1.環境溫度：－150C –45 0C;
2.相對濕度：≤90%RH;
3.海拔高度: ≤2500米；
Ⅱ.串聯諧振試驗裝置主要技術參數及功能
1.額定容量：567kVA；
2.輸入電源：?jiǎn)蜗?/span>380V電壓，頻率為50Hz；
3.額定電壓：405kV；135kV;
4.額定電流：1.4A；4.2A;
5.工作頻率：30-300Hz；
6. 波形畸變率：輸出電壓波形畸變率≤1%；
7.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
8.溫 升：額定負載下連續運行60min后溫升≤65K；
9.品質因素：裝置自身Q≥30(f=45Hz)；
10.保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
11.測量精度：系統有效值1.5級；
Ⅲ.試驗設備遵循標準
GB10229-88 《電抗器》
GB1094 《電力變壓器》
GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T 596-1996 《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96 《外殼防護等級》
GB2900 《電工名詞術語》
GB/T16927.1~2-1997 《高電壓試驗技術》
Ⅳ.裝置容量確定：
電纜110kV，長度不大于700米，截面積300mm，電容量≤0.0695uF,試驗頻率30~300Hz，試驗電壓128kV。
試驗電流I=2πfCU試 =2π×50×0.0695×10-6×128×103=2.8A
對應電抗器電感量 L=1/ω2C=146H
設計九節電抗器，使用三節串聯三組并聯，電抗器單節為45kVA/45kV/1A/146H，
Ⅴ.通過以上裝容量確定后，可以得出結論：考慮到現場搬運方便，且適當增加余量，裝置分為九節電抗器，電抗器單節為63kVA/45kV/1.4A/146H，裝置總?cè)萘慷?/span>567kVA/405kV，135kV，通過組合使用能滿足上述被試品的試驗要求。
Ⅵ.電抗器使用關系表
試驗時使用關系列表
|
設備組合 試品 |
電抗器 63kVA/45kV 九節 |
激勵變壓器 輸出端選擇 |
|
|
110kV/300mm2交聯 電纜(試驗電壓128kV) |
長度不大于700m時 |
使用電抗器3節串3組并聯 |
5kV |
|
|
|
|
|
Ⅶ.四方國瑞電力推薦串聯諧振系統配置及其參數
1.激勵變壓器 JB-25kVA/5kV/20kV/0.4kV 1臺
a)額定容量：25kVA；
b)輸入電壓：400V，單相；
c)輸出電壓： 5kV; 20kV;
d)結 構：干式；
e)重 量：約125kg；
2.變頻電源 XZB -25kW/380V 1臺
a)額定輸出容量：25kW
b)工作電源：380±10%V（單相），工頻
c)輸出電壓：0 – 400V，單相，
d)額定輸入電流：60A
e)額定輸出電流：60A
f)輸 出 波 形：正弦波
g)電壓分辨率： 0.01kV
h)電壓測量精度：0.5%
i)頻率調節范圍：30 – 300Hz
j)頻率調節分辨率：≤0.1Hz
k)頻率穩定度： 0.1%
l)運 行 時 間：額定容量下連續60min
m)額定容量下連續運行60min元器件最高溫度≤65K;
n)噪 聲 水 平：≤50dB
o)可實現以下功能
1)內部由嵌入式觸摸屏控制,操作功能得到優化,操作簡單
2)自動掃頻,尋找諧振點.頻率范圍20-300Hz,可手動設置掃頻范圍,掃頻最大耗時3分鐘(全頻掃). 頻率分辨率0.1Hz
3)自動試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程
4)自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在最優出力狀態，調頻時繪制頻率電壓曲線。
5)耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,由用戶根據試驗情況進行操作
6)全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出
7)軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠
8)自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據；
9)液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流
10)保護功能：具有斷電、過流、過壓及閃絡保護功能；
a)過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置
b)過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置
c)擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿
d)斷電保護：試驗電源斷電后，裝置能快速保護
11)變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動
12)外觀及操作界面充分采用人性化設計，美觀大方，操作簡便
13)重量約38kg；
3.高壓電抗器 DK-63kVA/45kV 9節
a)額定容量：63kVA;
b)額定電壓：45kV；
c)額定電流：1.4A；
d)電 感 量：146H/單節；
e)品質因素：Q≥30 (f=45Hz)；
f)結 構：干式；
g)重 量：約75kg；
4.電容分壓器FRC-400kV -2000 pF 1套
a)額定電壓：400kV
b)高壓電容量：2000pF
c) 介質損耗：tgσ≤0.5%；
d)分 壓 比：1000：1
e)測量精度：有效值1.5級;
f)重 量：約10kg；
Ⅷ.總結：700m電纜調頻式串聯諧振試驗裝置解決方案為：XZB-567kVA/405 kV/135kV調頻式串聯諧振試驗裝置
四方國瑞電力配置設備一覽表
（一）配置設備一覽表
|
序號 |
設 備 名 稱 |
型 號 及 規 格 |
單位 |
數量 |
|
1 |
激勵變壓器 |
JB-25kVA/5/20kV/0.4kV |
臺 |
1 |
|
2 |
變頻電源 |
XZB-25kW/380V |
臺 |
1 |
|
3 |
高壓電抗器 |
DK-63kVA/45kV |
臺 |
9 |
|
4 |
電容分壓器 |
FRC -400kV/2000pF |
套 |
1 |
|
5 |
手動吊車 |
|
臺 |
1 |
|
6 |
試驗連接線 |
|
套 |
1 |
（二）相關資料一覽表
|
序號 |
資 料 名 稱 |
單位 |
數量 |
|
1 |
出廠試驗報告 |
份 |
1 |
|
2 |
成套裝置使用說明書 |
份 |
1 |
|
3 |
產品合格證和用戶意見卡 |
套 |
1 |
