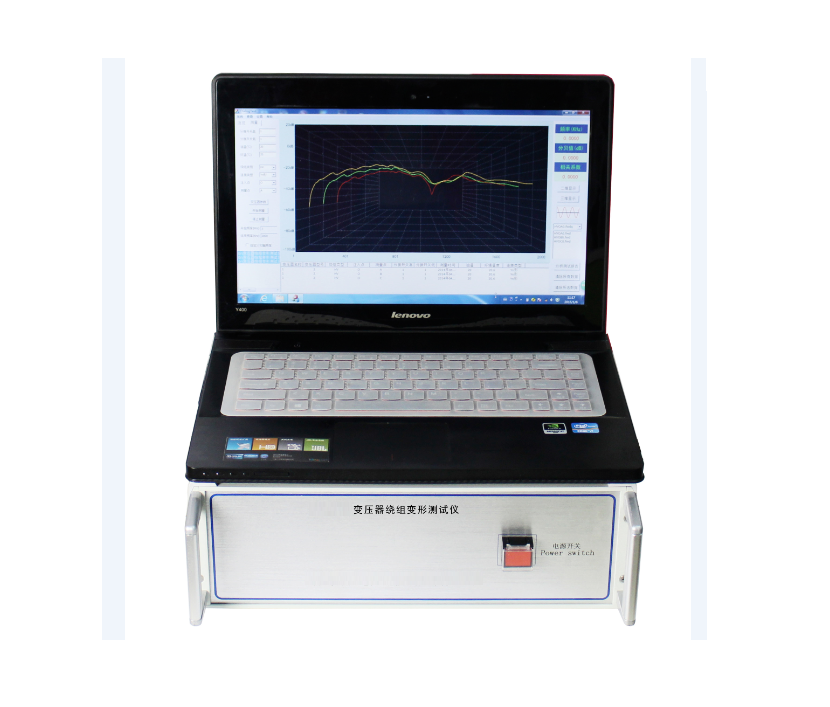

SFBX-9000變壓器繞組變形測試儀
發布日期：2020-06-03 點擊：5234次
湖北四方國瑞電力控股有限公司.位于國家級高新技術開發區四方國瑞電力工業園內，是一家專業從事電力電氣檢測（測量）設備、儀器儀表、電力自動化系統的研發、生產與銷售的資深品牌科技企業。
SFBX-9000變壓器繞組變形測試儀說明書
目錄
一， 概述 1
二， 技術特點 1
三， 技術參數 1
四， 儀器接口、界面介紹 2
五， 上位機軟件使用方法 5
(一) 軟件界面介紹 5
(二) 聯機試驗 6
(三) 上傳數據 7
(四) 數據分析 7
(五) 創建WORD文檔和打印數據 7
六， 注意事項 7
七， 裝箱清單 7
附錄I 變壓器常見接線方式 8
附錄II 相關系數分析標準 9
附錄III 安裝硬件驅動 10
一， 概述
1， 變壓器設計制造完成后，其內部結構和各項參數（Ci，Li, Ri）都固定了，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線應該相差不大；
2， 當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；
3， 基于以上思想和先進的測量技術，本公司設計了變壓器繞組變形測試儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向?qū)Ρ?，可以非常?zhǔn)確的判斷變壓器的變形程度。
4，本儀器符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。
二， 技術特點
1. 采用先進的DDS掃頻技術；
2. 采用高速，高集成化微處理器設計；
3. 雙通道16位AD采樣；
4. 自帶高亮度7寸彩色觸摸屏，亮度可調；
5. 自帶熱敏打印機，可隨時打印數據，打印濃度可調；
6. 最大可以保存100組測量數據，可隨時查閱數據或上傳至PC機；
7. 有強大的上位機軟件，支持上傳數據、聯機測試、分析、打印和生成word文檔；
8. 采用USB2.0接口；
9. 主機尺寸：31cmX15cmX15cm；
10. 主機重量： 4.0KG。
11. 工作電源：AC220V±10%，(50±1)HZ ;
12. 工作環境：-10℃～50℃ 濕度<90％ 無結露。
三， 技術參數
1， 設置兩種不同的掃描方式：線性掃描，分段掃描；
線性掃描：
10HZ-1MHZ 分辨率0.5KHZ 2000掃描點
100HZ-2MHZ 分辨率1KHZ 2000掃描點
10HZ-1MHZ 分辨率0.25KHZ 4000掃描點（只上位機可用）
100KHZ-2MHZ 分辨率0.5KHZ 4000掃描點（只上位機可用）
自定義起始頻率，掃描間隔，掃描點數（只上位機可用）
分段掃描：
10HZ-100HZ 分辨率1HZ90點
100HZ-1KHZ 分辨率5HZ 180點
1KHZ -10KHZ 分辨率 50HZ 180點
10KHZ-100KHZ分辨率 0.2KHZ 450點
100KHZ –300KHZ 分辨率 0.5KHZ 400點
300KHZ –1000KHZ 分辨率 1KHZ 700點
2， 幅值測量范圍：(-100dB） - （+20dB）
3， 幅值測量精度：0.1dB；
4， 掃描頻率精度：小于0.01%；
5， 信號輸入阻抗：大于1MΩ；
6， 信號輸出阻抗：50Ω；
7， 同相測試重復率：99.5%；
四， 儀器接口、界面介紹
1. 下圖為儀器俯視圖，左側為打印機，右側為觸摸顯示屏，打印濃度和亮度可以在“儀器設置”里面調節。
圖1儀器俯視圖
2. 圖2為儀器左側面示意圖，接線方式見附錄I；USB2.0用于連接PC機，首次使用USB2.0需要安裝硬件驅動，安裝驅動的方法參見附錄I。圖3為交流220V電源插座和電源開關。
圖2左側面圖 3 右側面
3. 開機約2秒后進入圖4所示主界面。點擊該頁面中的任一按鈕，將會跳轉到相應的頁面。
“試驗”-----------圖8
“歷史數據”-----------圖13
“PC通訊”-------------圖16
“格式化存儲器”----圖7
“儀器設置”----------圖5
其中“儀器校驗”按鈕對用戶無效，該按鈕是生產廠家為了方便對儀器進行校驗而設的，儀器出廠時已經由廠家校驗完成。
4. 儀器設置界面：如圖5所示：
(1) ID號不可更改，每臺儀器的ID號不同；
(2) 點擊時間顯示框彈出時間鍵盤，如圖6所示，
點擊鍵盤上的數字將更改光標閃爍對應的時間
位，若對光標前面的某一位進行了錯誤修改，
可以點擊回刪鍵返回修改，修改完成后點擊回
車鍵返回到儀器設置頁面；
(3) 點擊語言顯示框，使中文界面和英文界面相互
切換；
(4) 點擊亮度顯示框左側降低顯示亮度，點擊右側
增加顯示亮度；
(5) 點擊濃度顯示框左側降低打印濃度，點擊右側
增加打印濃度；
(6) 以上各項設置完成后必須點擊“確定”按鈕，否
則這些設置不會保存。
5. 鍵盤界面，如圖6所示：
(1) ○1鍵------回刪鍵點擊該鍵刪除多于的字符；
(2) ○2鍵------空格鍵點擊該鍵輸入一個空格；
(3) ○3鍵------回車鍵點擊該鍵返回上一頁面；
(4) ○4鍵------字符鍵點擊該鍵輸入一個字符；
(5) 該鍵盤只能輸入小寫字符和數字。
6. 格式化存儲器界面，如圖7所示：
(1) 本儀器最多能保存100組測量數據；
(2) 已用空間：當前已經存儲的數據組數；
(3) 未用空間：空閑的存儲空間；
(4) 在顯示框中輸入字符“ok”即可格式化存儲器；
(5) 格式化存儲器后，存儲器里面的數據將清空，
因此，格式化之前必須將數據上傳至PC機，
便于以后使用。
7. 試驗設置界面，如圖8所示：
(1) 繞組接線方式選擇，常見的有4種，具體的繞
組接法參見（附錄I）；
(2) 高/低壓側選擇，表明當前是測量變壓器的高壓
側還是低壓側；
(3) 掃描方式：有線性掃描和分段掃描兩種，其中
線性掃描的掃描間隔固定為0.5KHZ和1KHZ，分
段掃描在不同的段掃描間隔不同，參見技術指標；
(4) 變壓器編號設置：請輸入變壓器名牌上標注的變
壓器編號；
(5) 已選參數：顯示當前所設置的測試參數或默認
參數；
8. 測試界面，如圖9所示：
該頁面只有三個按鍵：“啟動”，“停止”，“返回”
連接好測試連后點擊“啟動”等待測試完成，在測試過程中點擊“停止”將立即停止當前測試，若已有測試數據，則跳轉到測試結果界面，如圖10所示，若沒有測試數據，則跳轉到參數設置界面。最多可以測量3條曲線，對應變壓器的3相。
9. 測試結果界面，如圖10所示：
(1) 該界面顯示了測量曲線的條數，白色復選框中的曲線顏色與顯示曲線的顏色對應；
(2) 曲線有兩種顯示方法：線性、對數，“線性”顯示是指x軸上頻率坐標均勻分布，這種顯示方法，可以比較清晰的查看1KHZ以上的頻率曲線；“對數”顯示是指x軸上頻率坐標取對數后乘以20，這種顯示方法可以清楚的查看低頻段的曲線；
(3) 若存儲器還有可用空間，點擊“保存”即可保存當前測試數據，若沒有可用空間，將無法保存數據，因此，在測試之前，先進入格式化數據界面中查看是否還有可用存儲空間，若沒有可用空間，首先上傳保存的數據，然后格式化存儲器或進入歷史數據界面刪除某一組數據；
(4) 點擊“分析”即可橫向分析當前測試數據，以判斷變壓器的變形程度，注意，必須測量3條曲線才能顯示分析結果；
(5) 點擊“打印”即可打印當前測量曲線和分析結果，若在分析之前打印，將不會打印分析結果；
(6) 點擊“數據”即可查看各測量頻率點對應的分貝值；
(7) 點擊“返回”返回主界面。
10. 數據分析界面，如圖11所示：
其中相關系數R(AB,BC)是指，A點注入B點測量的數據與 B點注入C點測量的數據之間的相關系數。其他相關系數依次類推。根據各頻段的相關系數判斷變壓器的變形程度，變形程度分4個等級：正常繞組、
輕度變形、明顯變形、嚴重變形，判斷方法見（附錄II）。
11. 查看曲線各頻率點分貝值：如圖12所示：
(1) 共有40頁數據，當前頁碼顯示于頁碼框中；
(2) 點擊“<<”回到首頁；
(3) 點擊“>>”回到尾頁即第40頁；
(4) 點擊“<”顯示前一頁；
(5) 點擊“>”顯示后一頁；
(6) 點擊頁碼框可以輸入要顯示的頁碼；
(7) 點擊“<=”返回上一頁。
12. 歷史數據顯示界面，如圖13所示：
點擊“打開”然后選擇需要打開的數據即可，其他按鈕操作與前面介紹一致。
13. 數據目錄界面，如圖14所示：
(1) 所有保存的數據都通過該目錄瀏覽并打開，點擊單選按鈕，每次只能打開一組數據，每頁顯示最多10組數據;
(2) 點擊“上頁”、“下頁”可向前向后瀏覽保存的數據；
(3) 點擊“刪除”將彈出詢問對話框，如圖15所示，如果點擊“是”則刪除當前選中的數據，點擊否則不會刪除選擇的數據。
(4) 點擊“確定”打開選擇的數據。
14. PC通訊界面，如圖16所示：
只有進入該頁面后才能進行數據上傳和聯機操作，
若點擊“返回”將結束與PC機的通訊，如果想
正常通訊，請不要點擊該按鈕。
五， 上位機軟件使用方法
軟件界面介紹
(1) 本軟件只能在32位windows XP 、windows 7系統的 Microsoft .NET framework4.0環境下運行，用戶需要首先確定自己所用的系統是否為32位的XP、win7系統，如果是，仍不能打開本軟件，需要安裝Microsoft .NET framework4.0，光盤里有安裝程序：dotNetFx40_Full_x86_x64.exe。
(2) 上位機軟件界面如圖17所示，本軟件設計兩個打開數據的按鈕，目的是便于當前數據和歷史數據的縱向?qū)Ρ确治?，更加可靠的判斷變壓器的變形程度?/span>
(3) 單擊“打開數據”或“加載數據”，選擇其中一個CVS格式的文件打開，兩個按鈕打開的數據必須是同一測試頻段下的數據，否則會彈出詢問對話框，若強制打開，則已經打開的另一組數據將無效。
(4) 注意：無論是上傳的文件還是本軟件新建的文件都自動命名，例如文件名為：0_Y_HV_2013-10-10 15@30_123456.CVS的文件，第一個字符0代表線性10HZ-1000KHZ，Y形接線方式，HV高壓側數據，測試時間2013-10-10 15:30，由于文件名不能有“：”，所以用“@”代替“：”，變壓器編號123456。
(5) 單擊“相關參數”顯示對應數據組的測試參數，用戶可以修改變壓器編號、測試人員、試驗單位，然后點擊保存；
(6) 勾選曲線屬性復選框則顯示對應的曲線，取消選擇則對應的曲線不顯示；
(7) 復選框后面的數字為當前頻率點對應的分貝值，雙擊該分貝值可以更改曲線顯示的顏色；
(8) 拖動游標粗調滑塊和單擊游標微調按鈕可以精確地指示當前游標對應的頻率值，并顯示對應的分貝值；
(9) 勾選顯示游標復選框則顯示游標線，否則不顯示；
(10) 點擊線性、對數坐標顯示按鈕可以來回切換曲線的顯示形式；
(11) 單擊橫向或縱向的縮放按鈕，可以在不同方向放大或縮寫顯示的曲線；
(12) 首先打開下位機，使其進入PC通訊狀態，然后打開上位機軟件，若聯機成功，在軟件的標題欄將顯示儀器的ID號；
(13) 若聯機失敗，連接好USB線、使其進入通訊狀態后再點擊“連接設備”即可。
圖 17上位機軟件界面及說明
聯機試驗
(1) 聯機成功后，新建一個空白文件，要選擇標準模式（如圖18所示），填寫測量參數，自定義模式（如圖19所示）可以選擇初始頻率，掃描間隔和掃描點數，點擊“保存”，文件自動命名并保存到默認目錄。
(2) 連接好測試線后點擊“啟動試驗”等待測量完成，若在測試過程中點擊“停止試驗”，將結束當前測量。一個新建文件最多可以保存3條測試曲線，對應變壓器的3相。測試數據自動保存到新建的文件中，無需用戶干預；
圖 18新建文件標準模式參數設置界面
圖 19 新建文件自定義模式參數設置界面
上傳數據
首先使設備進入PC通訊狀態，然后點擊“上傳數據”即可，本軟件的狀態欄將顯示上傳數據的進度，上傳文件自動命名且自動保存，無需用戶干預，注意：不要更改文件名，否則無法正常打開數據。
數據分析
(1) 數據分析界面如圖20所示；
(2) 分析頻段設置：分析頻段必須為整數，且前
面的數必須小于后面的數，圖中為默認設置；
(3) 設置好分析頻段后單擊“開始分析”即可顯
示分析結果（自定義模式不可分析）；
(4) 其中相關系數R（OA,OB）表示，O點注入A
點測量的數據與O點注入B點測量的數據的
相關系數。
(5) 若打開了兩組數據，則進行兩組數據的縱向分析。
創建word文檔和打印數據
創建word文檔和打印曲線的內容一致：當前顯示的曲線（不包含游標線）和坐標，如果進行了數據分析，還打印分析結果。保存文件名和目錄可以自行選擇。
六， 注意事項
1. 做完直流電阻試驗后不能立即做繞組變形試驗；
2. 試驗前檢查變壓器接地狀況是否良好，套管線應全部斷開；
3. 不可用其他測試線代替本儀器標配的測試線；
4. 儀器應存放于通風干燥處，避免潮濕。
七， 裝箱清單
序號 名稱 數量
1 主機 1臺
2 電源線 1根
3 測試線 1套
4 附件包 1個
5 USB線（AA） 1根
6 產品光盤 1張
7 保險管0.5A 2個
8 打印紙(寬) 2個
9 產品使用說明書 1份
10 出廠檢驗報告 1份
11 合格證 1張
附錄I變壓器常見接線方式
圖21為測試線連接示意圖， 圖22顯示了4種常見的接線方式，不同的變壓器可能有不同的接線方式，測試時根據變壓器標注判斷是哪種接線方式。
1. 將有紅色標記的電纜線連接紅色測試鉗，再連接到變壓器的測量端；
2. 將沒有紅色標記的兩根電纜線連接至黃色測試鉗，再連接到變壓器的信號注入端；
3. 黑色測試鉗的兩根地線分別連接紅、黃測試鉗的接地端，再將黑色測試鉗連接至變壓器的接地柱；
4. 將有紅色標記的電纜線連接至響應輸入端，另外兩根電纜線接至激勵輸出端和參考輸入端。
圖 21測試線連接示意圖
圖 22變壓器4種常見接線方式
附錄II相關系數分析標準
本儀器或PC軟件針對變壓器變形程度的分析嚴格按照DLT/911 2004執行，執行標準如下表所示，儀器對變壓器變形程度的分析頻段不可選，PC軟件對變壓器變形程度的分析頻段可根據需要自行選擇。
繞組變形程度 相關系數R
嚴重變形 RLF<0.6
明顯變形 0.6≤≦RLF<1.0 或 RMF<0.6
輕度變形 1.0≤RLF<2.0 或 0.6≤RMF<1.0
正常繞組 RLF≥2.0且RMF≥1.0且RHF≥0.6
注： RLF為低頻段(1KHZ-100KHZ) 相關系數
RMF為中頻段(100KHZ-600KHZ) 相關系數
RHF為高頻段(600KHZ-1000KHZ) 相關系數
例如： R(AB,BC)表示A點注入B點測量與B點注入C點測量的相關系數，其他依次類推。
附錄III安裝硬件驅動
1. 連接好USB線和電源線，接通電源，進入主界面，點擊“PC 通訊”，彈出如圖23所示對話框；
2. 選擇“是，僅這一次(T)”，單擊“下一步”，彈出如圖24所示對話框；
3. 選擇“從列表或指定位置安裝（高級）”，單擊“下一步”，彈出一對話框，再次單擊“下一步”，彈出如圖25所示對話框；
4. 單擊“仍然繼續”，彈出如圖26所示對話框，單擊“瀏覽”，選擇光盤的USB driver目錄，再單擊“確定”；
5. 單擊“下一步”等待驅動安裝完成。
