SFZY-10A直流電阻測試儀
發布日期：2020-06-03 點擊：3302次
尊敬的用戶：
感謝您購買本公司SFZY-10A直流電阻測試儀。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。
1、使用本儀器前一定要認真閱讀本手冊。
2、儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。
4、儀表應避免劇烈振動。
5、對儀器的維修、護理和調整應由專業人員進行。
6、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。
7、測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。
8、測試過程中，禁止移動測試夾和供電線路
二、功能特點
1、整機由高速單片機控制，自動化程度高，操作簡便。
2、儀器采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選
擇電流，適合中小型變壓器和電壓互感器的直流電阻測量。
3、護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。
4、具有聲響放電報警，放電指示清晰，減少誤操作。
5、響應速度快，可在測量狀態直接轉換有載分接開關，儀器自動刷新數據。
6、智能化功率管理技術，儀器總是工作在最小功率狀態，有效減輕儀器內部發熱，節約能源。
7、320X240點陣的超小像素點的65K真彩色液晶，
8、儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱
9、儀器配備RS232和USB接口，可和計算機通訊以及U盤存儲
三、技術指標
1、輸出電流：<5mA、40mA、200mA、1A、5A、10A
2、分辨率：0.1μΩ
3、量程： 100Ω-20KΩ （<5mA檔）
1Ω-250Ω （40mA檔）
100mΩ-50Ω (200mA檔)
5mΩ-10Ω (1A檔)
1mΩ-2Ω (5A檔)
0.5mΩ-0.8Ω (10A檔)
4、準確度：±(0.2%+2字)
5、工作溫度：0～40℃
6、工作濕度：<90%RH，不結露
7、外形尺寸：400*200*280
8、重量：11KG（含測試線）

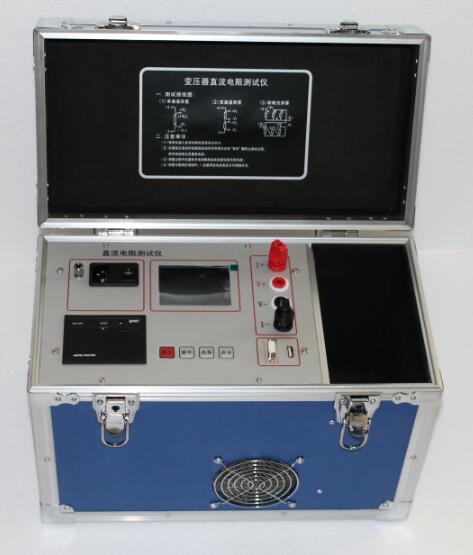

四、系統介紹 儀器的面板見下圖
AC220 開關 儀器工作電源，交流220V。
接 地 柱 儀器整機接地點，安全保護
復 位 鍵 按下此按鍵本機處于初始狀態，可對輸出電流進行預置。
循 環 鍵 按此鍵光標在主菜單循環滾動
選 擇 鍵 本機復位后，按此鍵進行電流預置。
啟 動 鍵 輸出電流選擇完畢后按下此鍵，微機控制實現全部測試過程。
I+、 I- 輸出電流接線柱，I+為輸出電流正，I-為輸出電流負。
V+、V- 電壓采樣端，V+為電壓線正端，V-為電壓線負端。
RS232 通用串行接口，可通過計算機控制儀器。
USB 可向U盤輸出測試結果。
五、測試與操作方法
A： 單相測量法，見下圖：
SHAPE \* MERGEFORMAT
測試儀
O
V+
V-
a
b
c
B、助磁法接線見圖三～五（適用于Y（N）-d-11聯接組別）。
對于大容量的變壓器的低壓側測量時，如果在既有的情況下，直流電阻測試儀的最大電流比較小，或者為了加快測量速度，可選擇助磁法測量。下圖中，圖三、圖四、圖五分別為測量低壓Rac、Rba、Rbc的接線方法
圖三
文本框: 圖三 SHAPE \* MERGEFORMAT
測試儀
O
V+
V-
a
b
c
SHAPE \* MERGEFORMAT
測試儀
O
V+
V-
a
b
c
圖四
文本框: 圖四 SHAPE \* MERGEFORMAT
測試儀
O
V+
V-
a
b
c
圖五
圖三、四、五分別為測量低壓Rac，Rba，Rbc的接線方法
1、開機頁面顯示如下圖：
按循環鍵光標可在電流選擇、相別分接、繞組溫度、換算溫度、數據查詢、參數設置、時間等包含的選項之間移動，按選擇鍵可對上述六項主菜單包含的選項循環選擇，當光標在繞組溫度時，按啟動鍵可使光標在三個數據位之間滾動顯示，選擇鍵可使每個數據位的數據在0-9之間循環顯示，選定測試電流后，當前選項為除繞組溫度之外的任何選項時按啟動鍵可啟動測量。
2、在開機狀態下將光標移動到查詢數據菜單，然后按選擇鍵進入數據查詢
3、當選好電流后，按下啟動鍵開始充電。液晶顯示“正在充電”過幾秒鐘之后，顯示“正在測試”這時說明充電完畢，進入測試狀態，幾秒后，就會顯示所測阻值，如下圖。當選擇自動測試時，儀器會根據試品情況自動選擇合適的電流進行測試。
4、測試完畢后，按“復位”鍵，儀器電源斷開，同時放電，音響報警，液晶恢復初始狀態，放電音響結束后，請一定稍等10秒鐘左右，重新接線進行下次測量，或拆下測試線與電源線結束測量。
六、注意事項
1、必須要等放電結束，報警聲停止后，再進行拆線，否則危險。
2、在測量無載調壓變壓器時，倒分接前一定要復位放電，報警聲停止后，方可切換分接點。
3、選擇電流時要參考技術指標欄內量程，超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態，此時應按復位鍵讓儀器復位，重新選擇較小的電流檔位。欠量程時，顯示“電流太小”，當出現此兩種狀態時要確認量程，選擇更大的電流進行測試。
4、測試完畢后，按“復位”鍵，儀器電源將與繞組斷開，同時放電，音響報警，電流表回到零位，這時顯示屏回到初始狀態，放電音響結束后，可重新接線，進行下次測量或拆下測試線與電源線結束測量。
七、儀器成套性
直阻儀主機
一臺
10A測試線
一套
三芯電源線
一條
保 險 管
兩支
說明書
合格證
打印紙
地線
數據線
檢測報告
一本
一個
一卷
一條
一條
一份
八、售后服務
儀器自購買之日起一年內，屬于公司的產品質量問題免費維修，終身提供保修和技術服務。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排最便捷的處理方案，并為您提供最快的現場服務。
