SF-501全自動閉口閃點測試儀
發布日期：2020-06-04 點擊：1144次
一、概述：
閉口閃點測試儀，用于測定石油產品的閉口閃點值。采用國外的先進技術，液晶TET純彩觸控屏,全中文顯示人機對話界面，對可預值溫度、試油標號、大氣壓強、試驗日期等參數，具有提示菜單提示式輸入，方便快捷，開放式、模糊控制集成軟件，模塊化結構，符合GB/T261-2008和GB/T261-83標準。是理想的進口儀器替代產品。廣泛應用于鐵路，航空，電力，石油行業及科研部門等。
二、儀器特點：
1、具有中文誤操作軟件提示修改功能；
2、配有試驗日期、試驗時間等參數提示功能；
3、自動校正大氣壓強對試驗的影響并計算修正值；
4、微分檢測，系統偏差自動修正；
5、開蓋、點火、檢測、打印數據自動完成；
6、試驗臂自動升起和降落；
7、點火方式：電子點火。強制風冷。
三、工作原理：
該儀器在國家標準規定的條件下，把試樣裝入試驗杯，對裝有試驗油的試驗杯加熱，產生的石油蒸氣與周圍空氣形成的混合氣體在與火焰接觸發生閃火時的最低溫度作為閃點。
計算機根據所采集的溫度變化情況由I/O口發出指令，控制加熱器，使試驗油溫度按一定速率上升，掃描周期、點火時間、微分檢測、實施自動控制，當閃火被測出時，計算機系統停止數據采集，顯示閃火溫度并打印記錄結果，停止加熱，關閉火焰，開始強制風冷。
四、主要技術指標：
1、溫度測量：室溫～200℃
重 復 性：≤2℃
再 現 性：≤±4℃
分 辨 率：0.1℃
精 度：0.5％
2、環境溫度：10-40℃
相對濕度：≤85％
供電電壓：AC220V 50Hz±5%
3、基本參數
升溫速度：符合GB/T261-83標準和GB/T261-2008標準
點火方式：電子點火。
功 率：小于300W
五、外型結構介紹
:

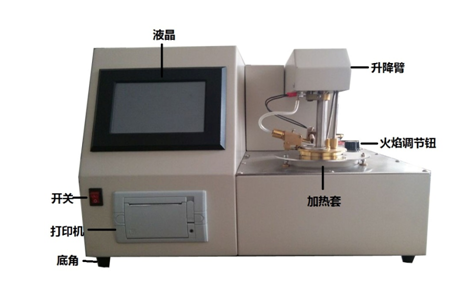

（一）、外型結構正面圖：

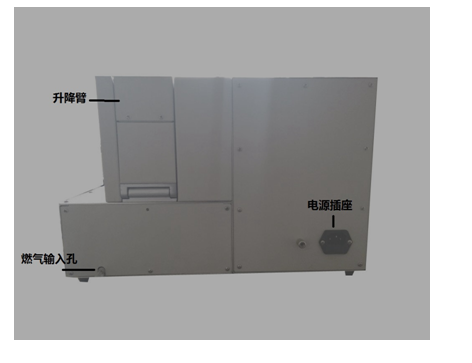

（二）外形結構后面圖：
六、使用方法及操作步驟:
1、儀器安裝：
（1）打開儀器包裝，檢查該儀器有無破損；
（2）按裝箱單核對儀器型號及配件；
（3）檢查儀器無誤后方可進行儀器的調試。
2、機器開機準備：
（1）將電源線插入AC220V三芯插座；
（2）試驗油杯用石油醚清洗干凈。
3、試驗步驟：

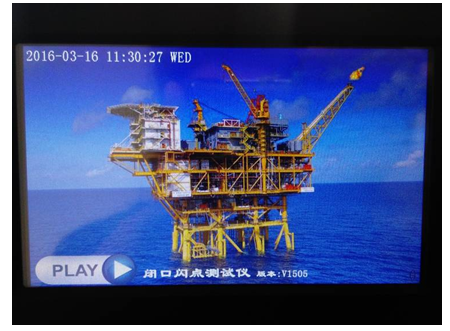

（1）打開電源開關，屏幕顯示畫面；見圖2
圖2

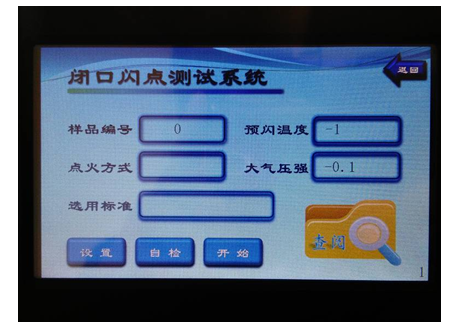

（2）按進入系統(PLAY)鍵，屏幕顯示畫面；見圖3
圖3

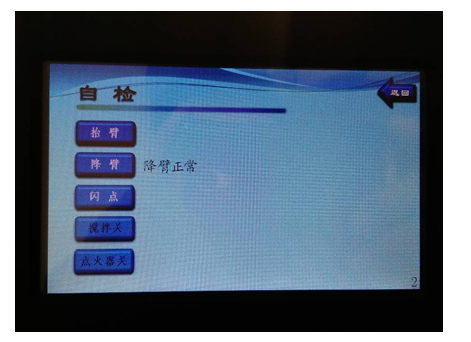

（3）按（自檢）鍵，進入自檢界面；見圖4，按（抬臂）鍵，升降臂上升到限位高度時自動停止。
圖4
（4）將試驗油樣裝入清洗后的油杯至規定刻度處，放入加熱浴套內,再按（降臂）鍵,降臂下降到下限位時自動停止。
（5）根據要求在圖3依次輸入預閃溫度、油號、氣壓、標準等參數；
（6）點火方式為：電點火。

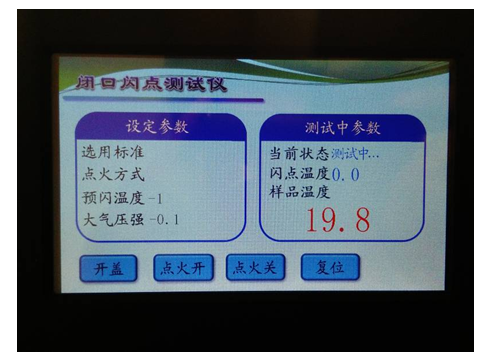

（8）在系統界面下按（開始）鍵，進入實驗開始，見圖5:
圖5
（9）當試樣發生閃火現象時儀器自動鎖定閃點溫度值，電點火自動關閉。
（10）根據地區海拔高度不同試驗結果有相對誤差，輸入地區大氣壓強值，亦可自動校正大氣壓強對試驗的影響并計算修正值，修正壓強值。參閱GB/T261-83標準或GB/T261-2008標準。
（11）自動測試過程中按<開蓋>鍵此時儀器自動開蓋點火一次（調試查看用）可隨時檢查試樣的閃火值，可檢查所設溫度是否適中。
（12）當達到閃點值時自動撲捉閃點值，液晶屏幕鎖住當前溫度值,并自動存儲相關內容見圖6:
圖6
(13)按打印鍵進入圖7界面:
圖7
按<輸出>鍵可以打印當前內容;按<上頁><下頁>可查閱記錄,按<返回>返回開機界面。
七、注意事項:
1、儀器應在無腐蝕環境中使用；
2、更換試樣時，油杯須進行清洗；
3、切勿手動強制按下上升（下降）鍵，以免損壞升降機構；
4、禁止無油狀態下啟動儀器升溫，以免損壞爐套和加熱系統。
八、儀器保管和使用:
1、儀器應放在10～50℃，相對濕度85％以下，且在空氣中不含腐蝕氣體和有害物質情況下保存；
2、在用戶遵守產品的保管、使用、安裝運輸規則時，從制造廠發貨之日起，12個月內因產品質量不良而不能正常工作時，廠方負責為用戶免費修理和維護。
九、常見故障及排除方法見下表：
|
序號 |
故障原因 |
排除方法 |
備注 |
|
1 |
打開電源，液晶屏幕無顯示 |
1、檢查電源是否插好，打開儀器側板檢查各插頭是否有松動。 2、保險絲斷（4A）。 |
|
|
2 |
液晶屏出現花屏 |
1、液晶屏幕變形，調節固定螺絲。 2、固定螺絲應加絕緣墊。 |
|
|
3 |
試樣重復性誤差較大 |
1、檢查外界環境是否符合要求。 2、檢測環有油影響靈敏度需用濾紙沾干。 |
|
|
4 |
1、不加熱
|
1、電阻絲斷
|
|
|
5 |
升降臂不升或不降或與鍵盤操作相反 |
1、電機與升降臂螺絲脫落 2、升降臂升過頭 |
|
十、儀器成套性:
1、主機 1臺
2、油杯 1個
3、電源線 1根
4、保險管(4A) 2個
十一、售后服務：
儀器自購買之日起一年內，屬產品質量問題免費保修，終身提供維修和技術服務。如發現儀器有不正常情況或故障請與我公司及時聯系，以便為您安排最便捷的處理方案。
