微機繼電保護測試儀（工控機）現場教學
發布日期：2020-06-05 點擊：1079次
1、 主保護：就是在系統得以穩定，以及滿足設備安全要求的情況下，可以用最快的速度，將被保護線路切除，并且能對線路故障予以保護。
2、高頻閉鎖距離保護：通過控制收發信機將高頻閉鎖信號發出，這閉鎖兩邊的保護原理就事高頻保護得以構成。
3、二次設備：就是指為運行人員以及維護人員給以生產指揮的低壓設備，二次設備還可以對一次設備的運行工作給以檢測、調節、保護等。
4、重復接地：就是指再一次將零線上的一點或者多點與大地連接起來，這個操作就叫重復接地。
6、零序保護：實則就是繼電保護裝置的統稱，就是在大短路電流中，要是出現接地故障時，就會存在零序電流、電壓等，人們通過利用這些電量就可以組成一個保護接地短路的繼電保護裝置，這就是零序保護。
7、后備保護：就是當出現某一元件的主保護拒絕動作的情況時，與主保護相比，可以有比較長的時間來切除故障元件的保護元件。
8、高頻保護：是指設備出現故障了之后，線路兩端的電流相位以及功率方向被轉化成了高頻信號，緊接著通過輸電線路組成一個高頻的電流通道，然后此信號被發送到對端，用來將電流相位和功率方向進行比較的一種保護。
9、電力系統安全自動裝置：顧名思義，這就是一種繼電保護裝置，作用就是可以避免電力系統不穩定以及防止其出現大面積停電。
10、電力系統事故：通常被人們指作由于電力系統設備故障，或者是因為工作人員的一些事物造成電能供應數量和質量不達到規定范圍的時間。
11、諧振過電壓：在電力系統中，存在一些電感、電容元件在進行操作或發生故障的情況下，會產生各種振蕩回路，而且當在一定的能源下時，就會發生串聯諧振現象，從而致使系統某些元件可能會存在嚴重的過電壓。
12、自動重合閘：也是一種自動的裝置，就是該裝置可以將由于故障跳閘后的斷路器根據需要自動投入。
13、運用中的電氣設備：通常是說那些完全帶電的和帶有部分電壓的設備，以及那些經過一系列操作之后就帶有電壓的電力儀器或設備。
14、遠后備：就是在元件出現故障，并且它的保護裝置拒絕動作的情況下，故障被每個電源側相鄰元件的保護裝置切開。
15、復合電壓過電流保護：是由一個負序電壓繼電器和一個接在相間電壓上的低電壓繼電器共同組成的電壓復合元件，兩個繼電器只要有一個動作，同時過電流繼電器也動作，整套裝置即能啟動。
16、電力系統動態穩定：通常是說當電力系統已經受到了或大或小的干擾之后，電力系統可以通過自動調節器和控制裝置而擁有長過程的運行穩定性能力。
17、頻率的一次調整：由發電機組的調速器自動實現的不改變變速機構位置的調節過程就是頻率的一次調整。
18、頻率的三次調整：即有功功率的經濟分配。按最優化準則分配預計負荷中的持續分量部分，安排系統系統內各有關發電廠按給定的負荷曲線發電，在各發電廠、各發電機組之間最優分配有功功率負荷。
19、系統瓦解：就是指電力系統的大面積停電事故，原因可能是系統穩定的破壞、電壓崩潰等，或是自然災害發生給其帶來的影響。
20、電力調度計劃的變更權：就是指當電網出現一些特殊的情況時，電網調度機構對調度計劃進行變更的一種權利，這種權利是有限的。
21、變壓器空載損耗：就是指在變壓器正常工作的情況下，在額定的電壓之下，變壓器一次側所消耗的功率。
22、重合閘后加速：在線路出現故障之后，保護裝置就會進行一些有選擇性的動作來進行切除，隨后重合閘就會就行一次重合。
23、變壓器過勵磁：在變壓器電壓升高以及頻率下降的情況下，這些都會導致工作磁通密度的大大增加，變壓器的鐵芯飽和稱為變壓器過勵磁。
24、大接地電流系統：中性點與電力系統直接接地，當出現單相接地故障的時候，接地短路的電流就會很大，人們常常稱這種系統為大接地電流系統。
25、電力網：輸電、變電、配電設備和它們相應的輔助系統組成的連續發電和用電的統一體稱為電力網。
26、輸電能力：通常是說在電力系統之間，或在電力系統中從一個局部系統到另一個局部系統之間的輸電系統所能承載的最大送電功率。
27、主網：就是最高電壓輸電網，在它形成的初期也包括次一級電壓網，共同構成電網的骨架。
28、電網結構：即主網的接線方式、區域電網電源和負荷大小及聯絡線功率交換量的大小等。
29、線路充電功率：由線路的對地電容電流所產生的無功功率，稱為線路的充電功率。
30、波阻抗：電磁波沿線路單方向傳播時，行波電壓與行波電流絕對值之比稱為波阻抗。其值為單位長度線路電感與電容之比的平方根。

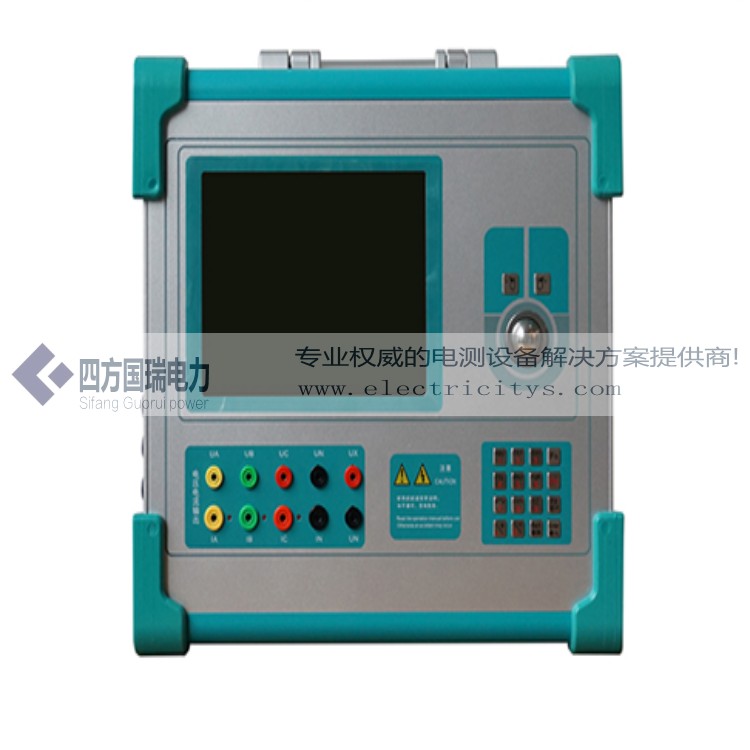

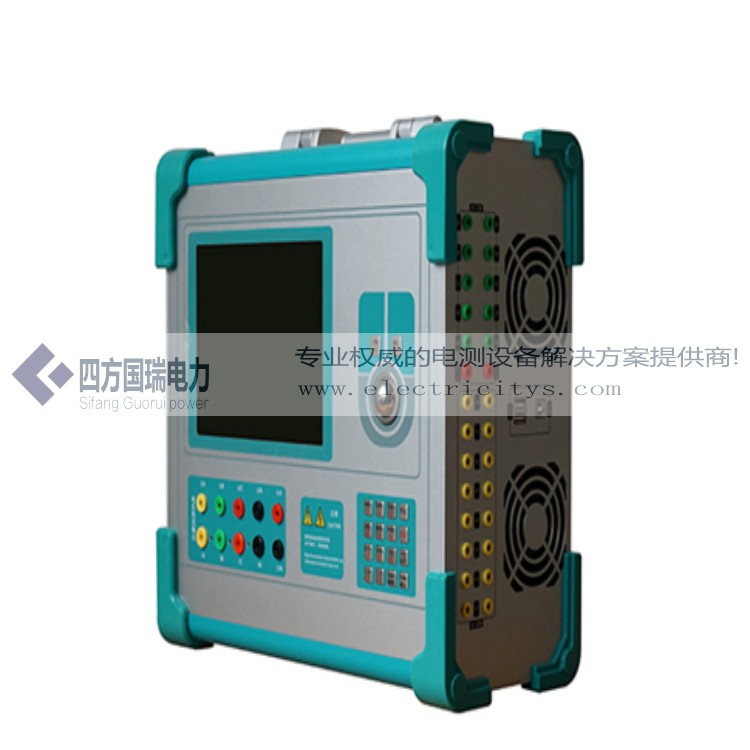

1、精度：0.2%，工控機(三相)，4U3I,微機繼電保護裝置全套試驗
2、雙操作模式(單機操作+外接電腦，兩種方式功能完全一致)，內置全中文Windows平臺操作軟件
3、8.4寸大屏幕高分辨力彩色TFT液晶顯示屏，雙USB接口，10路開入，8對開出量
1、標準的4相電壓3相電流輸出具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
2、單機操作方便單機由方便靈活的光電軌跡球鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。雙操作方式，聯接電腦運行通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
3、軟件功能強大可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
4、開關量接點豐富10路接點輸入和8對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。
5、大屏幕TFT顯示屏本機采用800×600點陣大屏幕TFT高分辨率真彩液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
6、自我保護采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
7、具有獨立專用直流電源輸出裝置設有一路110V及220V專用可調直流電源輸出。
