接地電阻表測試方法
發布日期：2020-06-06 點擊：1377次

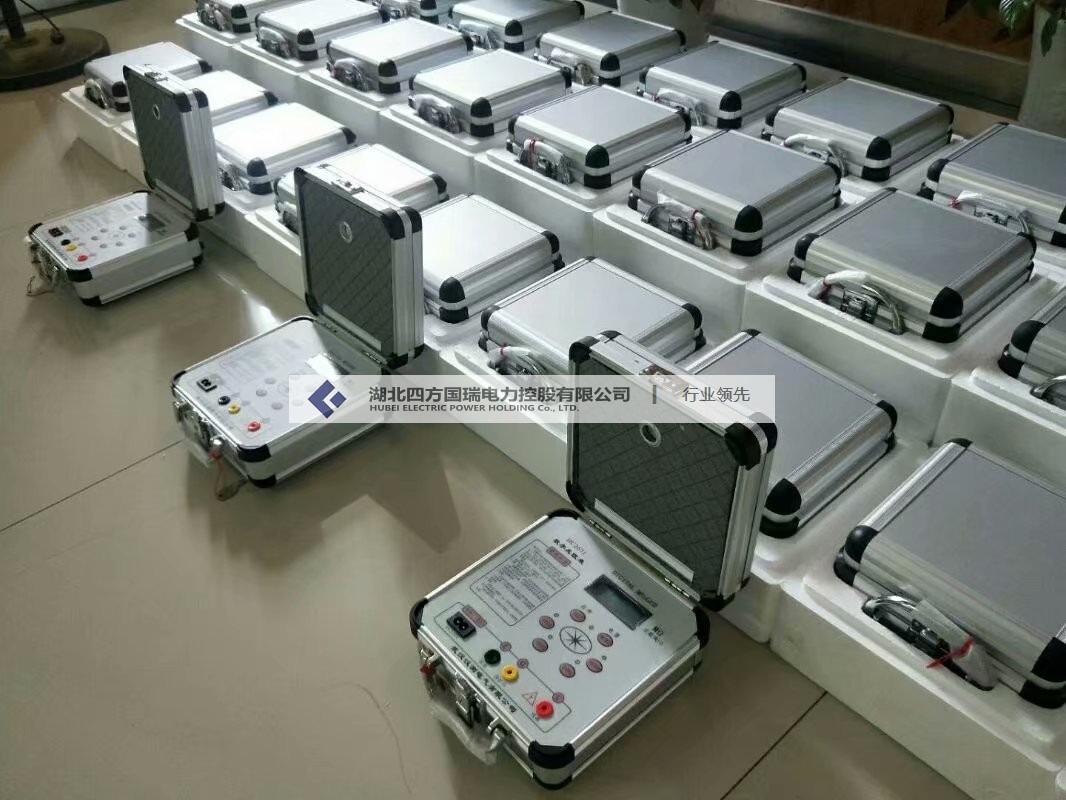

人體與敞開的導電部件的間接接觸，即接觸由于絕緣破壞而已通電的電氣設備，是極為危險的情況，通常威脅其中的人員死亡。保護性接地旨在在這種環境下使人免于受到電流的有害影響，從而確保緊急用電負載與地面之間的電位差盡可能小。為了評估保護性接地的可靠性，使用了特殊的電氣測量設備：接地電阻表或接地電阻測量儀，使用各種測量方法可以得出接地設備最重要的特性電阻。
各種類型的接地系統（TT，TN-C，TN-S，IT）的存在導致接地電阻表使用了多種方法。
接地電阻表生成一個可變（正弦）測量信號并使用兩個輔助測量電極；當測試接地系統時，其電阻不僅具有有源分量，還具有電感分量，這種類型的測量是最優選的。
使用2個輔助電極測量接地電阻的4線制方法
接地計使用外部電壓而無需使用輔助電極的方法；該方法可成功用于TT系統，因為此類系統的接地電阻遠高于相接地回路其他部分的電阻；
當接地表使用外部電壓和輔助電極時，該方法最適合于TN系統中的測量；使用接地電阻表和2個輔助電極的方法；在接地電阻表的功能集中使用這種方法可避免機械斷開，必要時可測量單獨的接地導體的電阻。
使用鉗形表和2個輔助電極的方法
雙刻度法，當兩個鉗形表與接地電阻表一起使用時，無需使用輔助電極。
二螨法
接地表配備的方法越多，其應用范圍就越廣。許多現代的接地電阻表都可以應用3種方法：帶兩個輔助電極的方法（3線或4線版本），帶一個鉗形表和兩個輔助電極的方法以及兩個鉗形方法。
在設計新的接地系統時，需要諸如土壤電阻率之類的參數。許多接地電阻表都有能力獲得設計的接地系統所處土壤的電阻率值。通常，在接地表中實施方法以控制土壤電阻率。根據金星方法，應由接地電阻表生成正弦測試信號。四個輔助電極和一個接地表構成一個測試電路。
