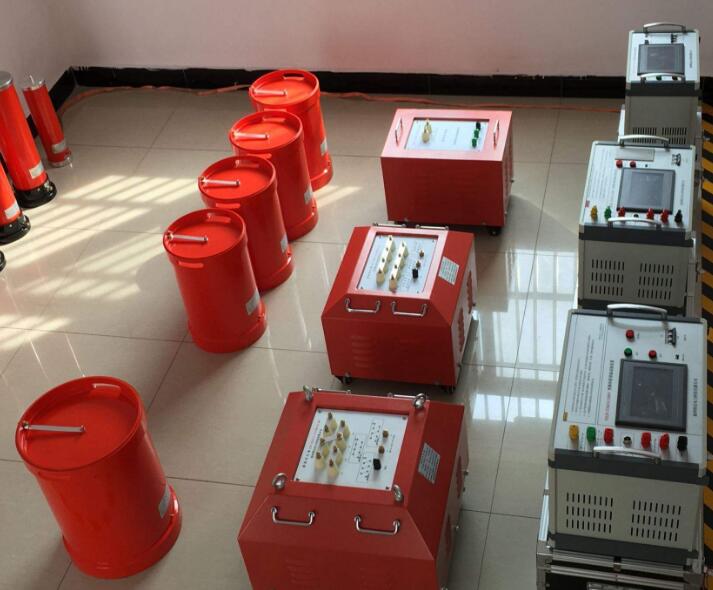

四級承試設備-變頻串聯諧振試驗成套裝置電路的作用有哪些及產品特點
發布日期：2020-06-12 點擊：995次
四級承試設備變頻串聯諧振試驗成套裝置電路的作用有哪些及產品特點變頻串聯諧振試驗成套裝置是日常電氣設備的調試工作應用做不可或缺的試驗方法，變頻串聯諧振試驗成套裝置電路在變壓器和電力電纜等等電氣設備耐壓試驗中都有良好的運用。本文主要介紹變頻串聯諧振試驗成套裝置電路的具有體用。
（1）電力電纜的交流耐壓試驗，目前，國內外有越來越多的絕緣電力電纜取代原充油紙絕緣電力電纜。然而，傳統的交聯聚乙烯電纜直流耐壓試驗存在許多問題；由于交聯電纜是大電容測試，使用串聯諧振測試方法簡單方便，可獲得良好的交流電壓頻率和波形，已成為目前交聯電纜交流耐壓試驗中的理想測試方法。
（2） 電力變壓器、電抗器、變壓器交流耐壓試驗，世界上明確規定了電力變壓器、電抗器、變壓器的交流耐壓試驗，即可采用工頻電壓試驗或感應電壓試驗方法，試驗電壓波形應盡可能接近正弦。根據本標準，整套變頻串聯諧振試驗裝置的電路可以在任何條件下完成試驗。該裝置頻率和電壓范圍寬，對被測對象適應性強，可與多種電壓等級的測試對象配合使用。
（3）SF6閉式組合器交流耐壓試驗，交流耐壓試驗是SF6合閘時檢查GIS主絕緣的重要方法。在大多數情況下，使用串聯諧振測試裝置。
（4）其他設備的交流耐壓試驗，對于斷路器、套管等其他設備，一般要求耐壓試驗為工頻電壓試驗。如果工頻試驗裝置不能滿足現場要求，也可用諧振耐壓試驗方法代替。采用諧振耐壓試驗時，由于裝置電容較小，試驗頻率較高，但串聯諧振試驗裝置也可采用適當補償電容降低試驗頻率，使儀器達到接近工頻的試驗頻率。
串聯諧振產品特點：
1、諧振電壓波型：正弦波，波形畸變率＜1.0%；
2、輸出頻率：30～300Hz；
3、工作制：滿功率輸出下，連續工作時間60min；
4、品質因素：30～90；
5、輸入工作電源：單相380/220V±10%，工頻50Hz±5%；
6、 環境溫度：－10℃～+50℃；
7、相對濕度：＜95%，無凝露狀況；
8、適用范圍：
1）電纜變頻諧振裝置；
2）發電機工頻耐壓試驗裝置；
3）變電站電氣設備交流耐壓試驗裝置；
4）CVT檢驗用諧振升壓裝置。
