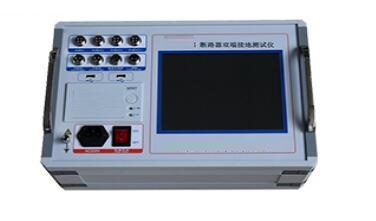

SFGKC-HAS 斷路器雙端接地測試儀
發布日期：2020-06-20 點擊：3731次
產品簡介
隨著社會的發展，人們對用電的安全可靠性要求越來越高，斷路器雙端接地測試儀（斷路器綜合測試儀）在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。斷路器雙端接地測試儀是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。
產品特征
⑴、斷路器雙端接地測試儀8.4寸進口彩色高亮大屏，在太陽光下清晰可見，嵌入式操作系統，windows操作界面，觸摸屏，便于現場操作人員使用。
⑵、高速熱敏打印機，方便現場打印測試數據。SFGKC-HAS 斷路器雙端接地測試儀
⑶、機內集成式操作電源，無須現場二次電源，現場使用方便快捷?？商峁?/span>DC20～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
⑷、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
⑸、斷路器雙端接地測試儀適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
⑹、開關動作一次，得到所有數據及圖形。
⑺、主機可存儲一萬組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
⑻、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
⑼、同時可測12路金屬斷口、3（6）路雙端接地開關。
⑽、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
⑾、斷路器特性測試儀內部抗干擾電路可滿足800KV變電站內可靠使用。
產品參數
1．時間測量：
12路 固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳次數）
測試范圍：0.01ms～200S，分辨率：0.01ms
2.雙端接地開關測量：
3（6）路固有分閘（合閘）時間
分閘（合閘）相內不同期
合閘（分閘）彈跳時間及波形
3.速度測量：剛分（剛合）速度
指定時間段（行程段或角度段）平均速度
4. 測速范圍：1mm傳感器 0.01～25.00m/s，
0.1mm傳感器 0.001～2.50m/s
0.5°角度傳感器 1周波/ 0.5°
5.行程測量：動觸頭行程（行程）
接觸行程（開距）
過沖行程或反程（超程）
6.傳感器：50mm，分辨率:0.1mm
360線傳感器：360о，分辨率:0.5о
選配傳感器：300mm、1000mm、加速度傳感器
7.電流：最大電流輸出為20A(選擇配30A）。
8.交流電源 ：AC 220V ± 10%；50Hz ± 2%
9.直流電源：輸出電壓：15～260V連續可調，輸出電流：≤ 20A(短時)
10. 隔離開關測量范圍：
⑴、電壓輸出：DC15～260V（可調）；
⑵、電源輸出時間：0.01-20秒（可設置）；
⑶、斷口信號最大采集時間為20秒；
⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數
11.主機體積：380×280×170mm
12.使用環境： -10℃~+50℃
13.相對濕度：≤90%
SFGKC-HAS 斷路器雙端接地測試儀 產品附件
斷口線及短接線 4套
合分閘線 1根
雙端接地測試夾 1套
10A電源線 1根
15A保險 2個
打印紙 2卷
50mm直線傳感器及接頭 1套
360度旋轉傳感器及接頭 1套
萬能傳感器 1支
磁性表座 1個
產品說明書 1份
