串聯諧振裝置原理
發布日期：2020-06-29 點擊：1537次
串聯一個諧振 串聯諧振控制裝置 串聯諧振工作裝置設計原理 串聯諧振裝置 油浸式試驗研究變壓器 測試裝置系列產生高電壓AC用途的諧振原理。全自動大電流發生器用于一次母線保護及校驗電流互感器變比等，并能對電流繼電器及開關進行整定校 驗。國內重量最輕，帶載能力最強適用于一次母線保護及校驗電流互感器變比等，并能對電流繼電器及開關進行整定校驗。溫升大電流發生器根據體積、 重量的不同采用分體／整體式結構，具有輸出電流無級調整、電流上升平穩、負荷變化范圍大、安全等特點，可作為工礦企業進行升流或溫升試驗的電流 源設備。升流器接通電源，操作臺上的綠色指示燈亮，再按起動按鈕，紅色指示燈亮，顯示升流器等待升流。由于大的測試樣品的電容（例如，長電纜， 管道六氟化硫，一個大容量的電容器，和發電機）壓力試驗的高電壓變壓器的應用中，測試不能滿足問題經常發生電力容量，并且在上述測試系統的壓力 測試部位，使用一個大的測試變壓器作為電源，交通不便，有時使用用于取代該高電壓測試串聯諧振變換器的裝置。

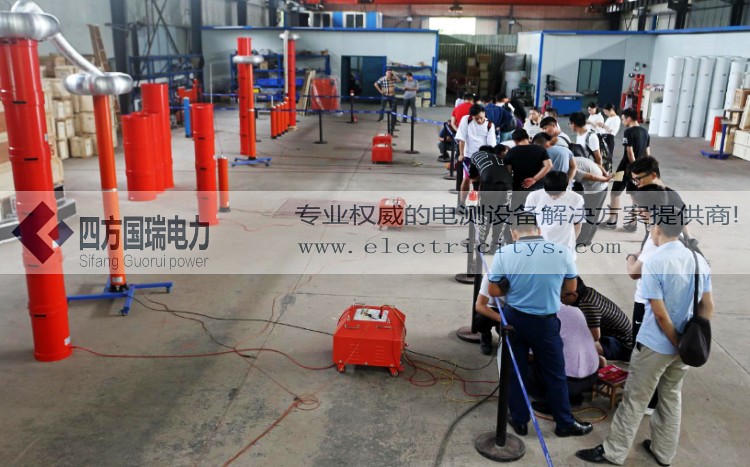

串聯諧振裝置的原理接線如圖1所示，其中T為供電變壓器;L是調諧用可變電感;C為試品、分壓器等的總電容;R是代表回路中實際存在的引線及調諧電 感固有的電阻，也代表了高壓導線的電暈損耗及試品介質損耗的等值電阻，有時也包括特地接入的調整電阻。工作時調整電感L的大小，使之與電容C在工 頻之下發生串聯諧振。諧振的條件是ωL=1/ωC，ω=2πf，f為50 Hz或鄰近值。若Us為試驗時的高壓側電源電壓，則諧振狀態下電流可達到IM=Us/R。定義 品質因數Q=ωL/R(一般Q=20～80)，于是Uc=UL=IM(ωL)=QUs，所以電源變壓器所需的電壓值及容量均為試驗所需值的1/Q。圖2所示為調感式串聯諧振裝置 的一種實際連接方式。 圖2電感調節串聯諧振級聯連接裝置 圖1及圖2說明了調感方式進行串聯諧振控制裝置的基本工作原理，實際上也可用調容式或電源系統調頻式等調諧方式。調頻式的串聯諧振裝置，其頻 率在45～300Hz的范圍內可以調節，特別主要適用于企業現場環境氣體通過絕緣變電站網絡設備的耐壓試驗。這種教學方式方法有利于Q值的提高，并使裝 置重量減輕。 專業研發生產的DAXZ系列串聯諧振器件具有：整體器件為可拆卸式，比高壓試驗變壓器輕；輸出波形良好；試驗樣品耐壓擊穿后，因失諧，電弧失 諧，不易重復擊穿，可使試驗樣品燒點小.. 缺點是不能用于濕和臟的閃光試驗..
