串聯諧振在實際中有什么應用
發布日期：2020-08-06 點擊：25517次
串聯諧振廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。便攜式變頻串聯諧振裝置主要用于以下方面：
1、6kV-500kV高壓交聯電纜的交流耐壓試驗；
2、發電機的交流耐壓試驗；
3、GIS和SF6開關的交流耐壓試驗；
4、6kV-500kV變壓器的工頻耐壓試驗；
5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗；

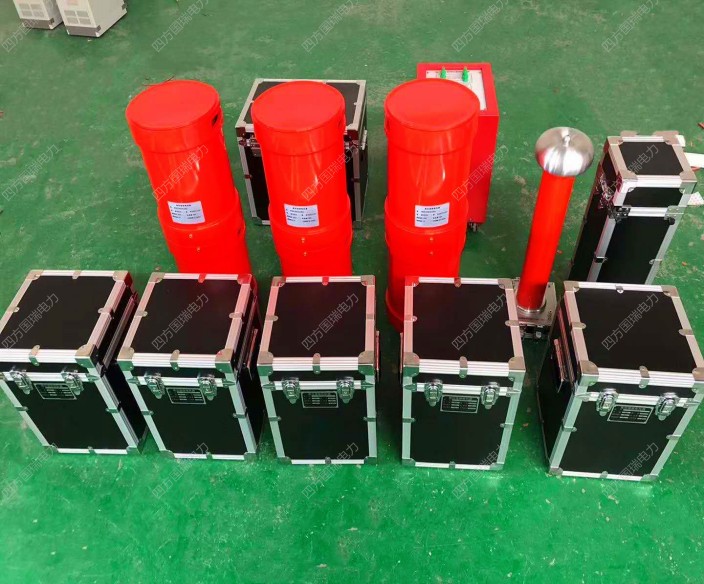

串聯諧振試驗裝置分為調頻式和調感式。一般是由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號。

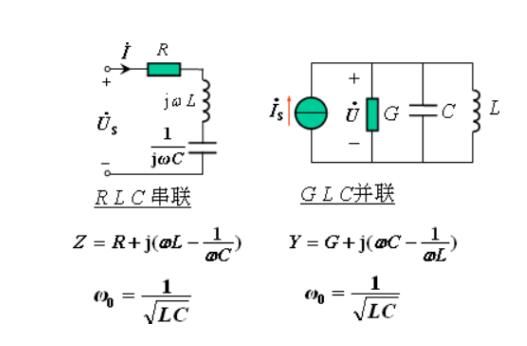

在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL，電路中的電壓u與電流i的相位相同，電路呈現電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時電路的阻抗Z=√R^2 +(XC-XL)^2=R，電路中總阻抗最小，電流將達到最大值。
