串聯諧振
發布日期：2020-08-07 點擊：25485次
串聯諧振會產生過電壓，可能擊穿電力設備的絕緣，從而造成電力系統故障。
在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時電路的阻抗Z=√R^2 +(XC-XL)^2=R，電路中總阻抗最小，電流將達到最大值。

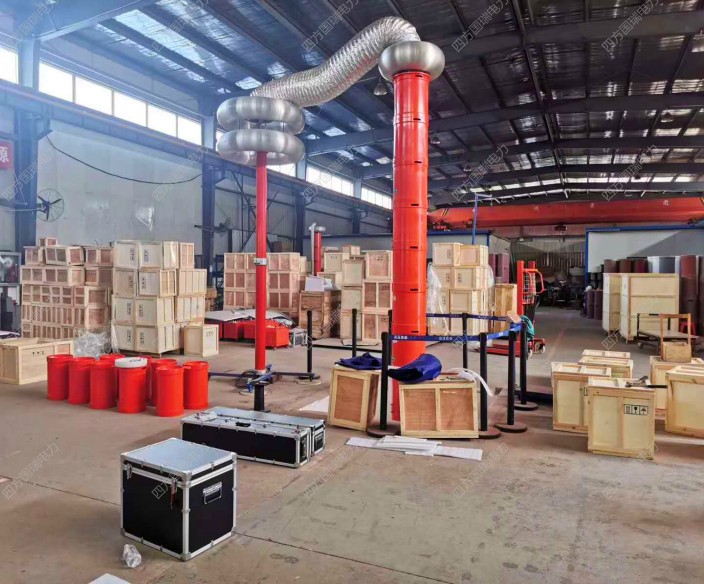

串聯諧振耐壓裝置組成部件：由變頻電源、勵磁變壓器、高壓電抗器和電容分壓器組成；
1.變頻電源：將220V/380V，50HZ的電源變?yōu)轭l率可調、電壓連續可調，同時集操作、保護、控制、監測功能于一體；
2.勵磁變壓器：將變頻電源輸出的電壓升壓，同時隔離高壓和低壓；
3.高壓電抗器：與容性試品發生串聯諧振；
4.分壓器：測量調節器上的高壓電壓值和低壓
