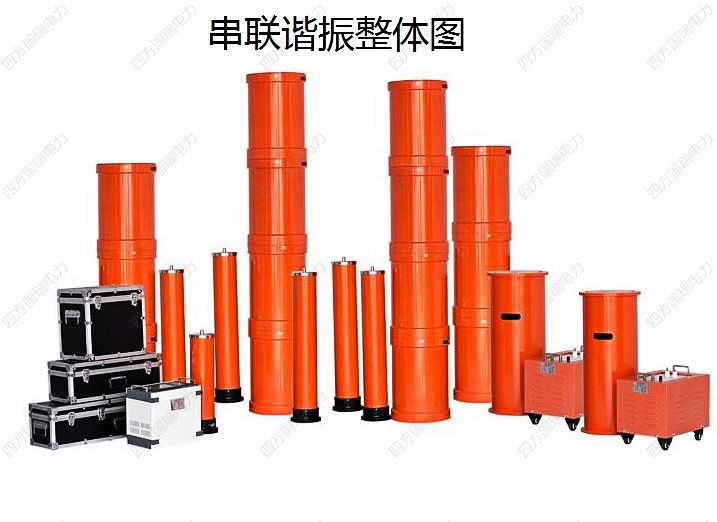

ZYTP變頻串聯諧振耐壓試驗成套裝置

序言隨著科技進步、電力事業的快速發展，特別是近幾年來城鄉兩網改造、高壓交聯電纜及GIS（組合電器）得以廣泛應用且電纜的容量和長度不斷

隨著科技進步、電力事業的快速發展，特別是近幾年來“城鄉兩網改造”、高壓交聯電纜及GIS（組合電器）得以廣泛應用且電纜的容量和長度不斷攀升，以往的直流耐壓試驗不能正確反映上述設備的實際絕緣性能，而做為最佳試驗手段的普通工頻試驗設備在大容量的情況下又顯得極為笨重，不適合現場使用。因而針對這一現場試驗要求，我們研制了變頻串聯諧振耐壓試驗成套裝置。它的智能化和小型化，大大減輕了試驗人員的體力勞動而且提高了工作效率。

變頻串聯諧振成套試驗裝置廣泛應用于電力、冶金、石油、化工等行業，不僅可對各種規格的XLPE等電力電纜、GIS、斷路器、套管進行交流耐壓試驗，通過一定的頻率限制，還可檢測大型發電機組、電力變壓器、互感器等電氣設備的耐壓水平。

其特點：智能化、小型化、攜帶方便、操作簡單、安全可靠。



試 驗 裝 置 的 構 成



變頻電源



  既可改變其輸出的頻率，又可改變其輸出的電壓,為整套設備的控制部分。下圖為主機面板及按鍵的詳細介紹：



a、變頻輸出：電源輸出插頭，接勵磁變壓器

b、電源輸入：電源輸入插頭，接交流電源，可接AC220V

c、電源開關

d、分壓器輸入：接電容分壓器輸入插頭

e、USB通信：USB計算機接口，連接后與計算機進行數據通訊

f、打印機：打印試驗數據

g、工作指示：指示工作狀態

h、 緊急停止：緊急停止按鈕

i、 顯示屏：顯示工作狀態及進行參數設置

j、接地插頭：接大地



激勵變壓器



 起電磁耦合及電壓變換的作用，并按自身的變比來提升電壓



面板介紹：

1、 輸出A1：串聯時（高電壓），高壓輸出，接電抗器，X2點接地，A2、X1點短接;并聯時（大電流），A1A2短接，高壓輸出，接電抗器，X1X2短接接地。

2、輸出A2：串聯或并聯時接點

3、輸出X1：串聯或并聯時接點

4、輸出X2：接地

5、輸入a：電壓輸入，接變頻電源輸出端

6、輸入x：電壓輸入，接變頻電源輸出端

7、接地



          0分 壓 器



用來測量被試品上的電壓，同時作為采樣信號反饋給變頻調壓電源





1、高壓測量端口

2、接地

3、接變頻電源分壓器輸入端（變頻電源分壓器接口）



系統測量精度1級

頻率調節分辨率：0.01 Hz

電壓不穩定度: ≤1%

輸出波形: 正弦波

波形畸變率：≤0.5%

不穩定度：≤0.01%

噪  聲: ≤60dB

電抗器Q值:　20～80





產 品 選 型



選型依據：

☆ 列出被試設備名稱、規范（容量、額定電壓、電纜長度、截面積等）。

☆ 提出被試設備容許試驗頻率范圍（如電纜：規程要求諧振頻率30～75Hz；發電機要求試驗頻率50±2Hz；GIS選擇不大于200Hz；主變選擇3～5倍工頻）。

☆ 針對被試設備查閱或測量出被試品電容值。



附：

部分被試品的電容值

交聯聚乙烯電纜每公里電容量



電纜導體截面積（mm2） 電容量（uF/km）

YJV，YJLV

6/6KV,6/10KV YJV，YJLV

8.7/10KV,8.7/15KV YJV，YJLV

12/20KV YJV，YJLV

21/35KV YJV，YJLV

26/35KV

1×35 0.212 0.173 0.152

1×50 0. 237 0.192 0.166 0.118 0.114

1×70 0.270 0.217 0.187 0.131 0.125

1×95 0.301 0.240 0.206 0.143 0.135

1×120 0.327 0.261 0.223 0.153 0.143

1×150 0.358 0.284 0.241 0.164 0.153

1×185 0.388 0.307 0.267 0.180 0.163

1×240 0.430 0.339 0.291 0.194 0.176

1×300 0.472 0.370 0.319 0.211 0.190

1×400 0.531 0.418 0.352 0.231 0.209

1×500 0.603 0.438 0.388 0.254 0.232

1×630 0.667 0.470 0.416 0.287 0.256







電纜導體截面積（mm2） 電容量（uF/km）

YJV，YJLV

6/6KV,6/10KV YJV，YJLV

8.7/10KV,8.7/15KV YJV，YJLV

12/20KV YJV，YJLV

21/35KV YJV，YJLV

26/35KV

3×35 0.212 0.173 0.152

3×50 0. 237 0.192 0.166 0.118 0.114

3×70 0.270 0.217 0.187 0.131 0.125

3×95 0.301 0.240 0.206 0.143 0.135

3×120 0.327 0.261 0.223 0.153 0.143

3×150 0.358 0.284 0.241 0.164 0.153

3×185 0.388 0.307 0.267 0.180 0.163

3×240 0.430 0.339 0.291 0.194 0.176

3×300 0.472 0.370 0.319 0.211 0.190

3×400 0.531 0.418 0.352 0.231 0.209

3×500 0.603 0.438 0.388 0.254 0.232

3×630 0.667 0.470 0.416 0.287 0.256











電纜導體截面積（mm2） 電容量（uF/km）

YJV，YJLV 64/110KV YJV，YJLV 128/220KV

3×240 0.129

3×300 0.139

3×400 0.156 0.118

3×500 0.169 0.124

3×630 0.188 0.138

3×800 0.214 0.155

3×1000 0.231 0.172

3×1200 0.242 0.179

3×1400 0.259 0.190

3×1600 0.273 0.198

3×1800 0.284 0.207

3×2000 0.296 0.215

3×2200 0.221

3×2500 0.232





60KV級全絕緣變壓器的電容(PF)

類 型 試品容量(KVA)

630 2000 3150 6300 8000 16000

高壓-地 2700 4100 4600 5900 7000 8200

低壓-地 4200 6600 7900 10000 11000 15300





110KV中性點分級絕緣變壓器的電容(PF)

類 型 試品容量(KVA)

50000 31500 20000 10000 5600

高壓-中壓、低壓、地 14200 11400 8700 6150 4200

中壓-高壓、低壓、地 24800 11800 13200 9600

低壓-高壓、中壓、地 19300 19300 12000 9400 6800





220KV級中性點非全級絕緣部分變壓器的電容(PF)

試品型號 SEPSL-63000 SSPSL-120000 SSPSL-240000

類型 高壓-中壓、低壓、地 12100 13500 17050

中壓-高壓、低壓、地 18500 19700 23260

低壓-高壓、中壓、地 18200 23600 29940

試品型號 SFPL-240000 SFP-360000 SFPSZL-120000

類型 高壓-中壓、低壓、地 32230 33910 38020

中壓-高壓、低壓、地 23260

低壓-高壓、中壓、地 22470 23790 22160







部分發電機的電容值



類 別 型 號 生 產 廠 家 額定容量（MW） 額定電壓（KV） 相電容

汽

輪

發

電

機 QFS-125-2 上海電機廠 125 13.8 0.08~0.12

QFSN-200-2 哈爾濱電機廠 200 15.75 0.19~0.21

QFQS-200-2 東方電機廠 200 15.75 0.1928~0.21

QFQS-200-2 北京重型電機廠 200 15.75 0.18~0.19

QFS-300-2 上海電機廠 300 18.0 0.16~0.20

QFSN-300-2 上海電機廠 300 18.0 0.18~0.20

ATB-2 美國GE公司 352 23.0 0.268(設計值)

TBB-320-2 前蘇聯 320 22.0 0.31

2-105×234 美國西屋公司 600 20.0 0.2(工廠試驗值)

50WT23E-138 ABB 600 22.0 0.253(設計值)

水輪發電機 72.5-85 10.5 0.694

  300 15.75 1.7~2.5

  400 18.0 2~2.5











部分被試品的試驗電壓標準

電纜30～75Hz的交流耐壓試驗電壓標準



電纜額定電壓 交接試驗電壓 預防性試驗電壓

U0/U 倍數 電壓值(KV) 倍數 電壓值(KV)

1.8/3 2U0 3.6 1.6U0 3

3.6/6 2U0 7.2 1.6U0 6

6/6 2U0 12 1.6U0 10

6/10 2U0 12 1.6U0 10

8.7/10 2U0 17.4 1.6U0 14

12/20 2U0 24 1.6U0 19

21/35 2U0 42 1.6U0 34

26/35 2U0 52 1.6U0 42

64/110 1.7U0 109 1.36U0 87

127/220 1.4U0 178 1.15U0 146





變壓器的交流耐壓試驗電壓標準

額定電壓

（KV） 最高工作電壓（KV） 線端交流試驗電壓值KV 中性點交流試驗電壓值KV

全部更換繞組 部分更換繞組或交接時 全部更換繞組 部分更換繞組或交接時

<1 ≤1 3 2.5 3 2.5

3 3.5 18 15 18 15

6 6.9 25 21 25 21

10 11.5 35 30 35 30

15 17.5 45 38 45 38

20 23.0 55 47 55 47

35 40.5 85 72 85 72

110 126.0 200 170(195) 95 80

220 252.0 360 306 85 72

395 336 (200) (170)

500 550.0 630 536 85 72

680 578 140 120







發電機定子繞組交流耐壓試驗標準

周期 要求

大修前 (1)全部更換定子繞組并修好后的試驗電壓如下:

容量KW 額定電壓UnV 試驗電壓V

小于10000 36以上 2Un+1000但最低為1500



10000及以上 6000以下 2.5Un

6000~18000 2Un+3000

18000以上 按專門協議

更換繞組后 (2)交接時按上表的0.8倍執行

(3)大修前或局部更換定子繞組并修好后試驗電壓為:

運行20年及以下者 1.5Un

運行20年以上與架空線路直接連接者 1.5Un

運行20年以上不與架空線路直接連接者 (1.3~1.5)Un

說明：1、應在停機后清除污穢前熱狀態下進行。處于備用狀態時，可在冷狀態下進行。

2、水冷電機一般應在通水的情況下進行試驗，進口機組按廠家規定。

3、有條件時，可采用超低頻（0.1Hz）耐壓，試驗電壓峰值為工頻試驗電壓峰值的1.2倍。



試驗裝置測量各種被試品的接線示意圖







操作步驟

按照原理圖接好線。經檢查無誤后，合上電源空氣開關，液晶屏顯如下：



 a.試驗記錄，點擊后界面如下圖



b.參數設置，進行內部有關參數設置

c.GIS試驗，點擊后界面如下圖



 d.通用試驗，點擊后界面如下圖



如果需要計算諧振頻率，點擊頻點計算后界面如下圖



根據需要選擇手動試驗或者自動試驗，有關界面如下面的圖





注意事項



1、 試驗時必須可靠接地；

2、 注意外接電源必須與變頻電源的相符；

3、 電抗器在試驗時，不能放在金屬物體上；

4、 在做大容量試品試驗時，必須保持足夠的電源容量

5、 本套設備應存放在通風干燥處；

6、 本使用說明書為通用版本，如有改動恕不另行通知；

7、 本使用說明書最終解釋權歸本公司所有。
