SFXZ-540kVA/270kV變頻串聯諧振耐壓試驗裝置
發布日期：2021-08-09 點擊：3142次

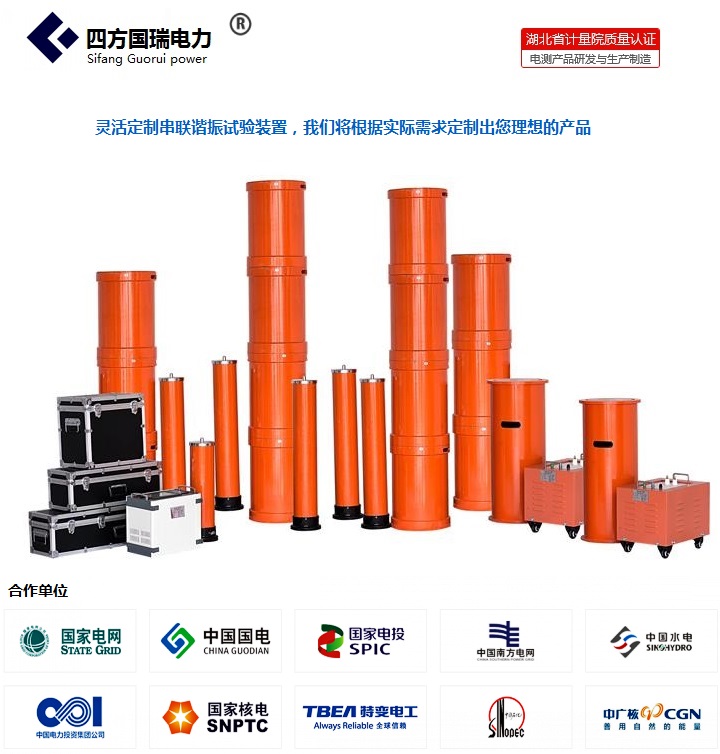

SFXZ-540kVA/270kV變頻串聯諧振耐壓試驗裝置-四方國瑞電力生產廠家
一、 滿足試品范圍
1、10kV/300mm2電纜4.5km的交流耐壓試驗，電容量≤1.6897uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
2、35kV/300mm2電纜1.8km的交流耐壓試驗，電容量≤0.3501uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
3、35kV電壓等級開關柜的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。
4、110kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.147uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。
5、110kV/50MVA主變?nèi)^緣的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過160kV，試驗時間1min。
6、110kV電壓等級開關等變電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過265kV，試驗時間1min。
二、 裝置主要組成
序號 設備名稱 規格型號 單位 數量
1 變頻電源 SFXZ-30kW 臺 1
2 激勵變壓器 SFJL-30kVA/4/8/16kV/0.4kV 臺 1
3 高壓電抗器 SFDK-90kVA/45kV 臺 6
4 電容分壓器 SFFY-500pF/270kV 套 1
三、 主要技術參數
1. 額定容量：540kVA
2. 額定電壓：45kV；90kV；135kV；270kV
3. 額定電流：12A；6A；4A；2A
4. 測量精度：系統有效值1.5級
5. 工作頻率：30-300Hz
6. 裝置輸出波形：正弦波
7. 品質因素：裝置自身Q≥30(f=45Hz)
8. 波形畸變率：輸出電壓波形畸變率≤1%
9. 輸入電源：三相380V電壓，頻率為50Hz
10. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘
11. 溫 升：額定負載下連續運行60min后溫升≤65K
12. 保護功能：對被試品具有過流、過壓及試品閃絡保護
13. 環境溫度：－20℃-55℃
14. 相對濕度：≤90%RH
15. 海拔高度: ≤3000米
四、 裝置容量驗證
裝置容量定為540kVA，分六節電抗器，電抗器單節為90kVA/45kV/2A/96H，
驗證：1、10kV/300mm2電纜4.5km的交流耐壓試驗，電容量≤1.6897uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
使用電抗器六節并聯，則L=96/6=16H ，則：
試驗頻率：f=1/2π√LC=1/(2×3.14×√16×1.6897×10-6)=30.61Hz
試驗電流：I=2πfCU試 =2π×30.61×1.6897×10-6×22×103=7.15A
2、35kV/300mm2電纜1.8km的交流耐壓試驗，電容量≤0.3501uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
使用電抗器兩節串聯（系數1.15）三組并聯，則L=96×2×1.15/3=73.6H ，則：
試驗頻率：f=1/2π√LC=1/(2×3.14×√73.6×0.3501×10-6)=31.35Hz
試驗電流：I=2πfCU試 =2π×31.35×0.3501×10-6×52×103=3.59A
4、110kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.147uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。
使用電抗器三節串聯（系數1.2）兩組并聯，則L=96×3×1.2/2=172.8H ，則：
試驗頻率：f=1/2π√LC=1/(2×3.14×√172.8×0.147×10-6)=31.58Hz
試驗電流：I=2πfCU試 =2π×31.58×0.147×10-6×128×103=3.73A
5、110kV/50MVA主變?nèi)^緣的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過160kV，試驗時間1min。
使用電抗器四節串聯（系數1.25），則L=96×4×1.25=480H ，則：
試驗頻率：f=1/2π√LC=1/(2×3.14×√480×0.02×10-6)=51.37Hz
試驗電流：I=2πfCU試 =2π×51.37×0.02×10-6×160×103=1.03A
滿足實驗要求。
五、 試驗時設備組合方式
組合方式
被試品對象 電抗器選擇
（90kVA/45kV六節） 激勵變壓器
輸出端選擇 試驗電壓(KV)
10kV/300mm2電纜2km 使用電抗器四節并聯 4kV ≤22kV
35kV/300mm2電纜1km 使用電抗器兩節串聯
兩組并聯 4kV ≤52kV
35kV開關柜 使用電抗器三節串聯 4kV ≤95kV
110kV/300mm2電纜1km 使用電抗器三節串聯
兩組并聯 4kV ≤128kV
110kV/50MVA主變 使用電抗器四節串聯 8kV ≤160kV
110kV電壓等級GIS，斷路器、互感器、母排 使用電抗器六節串聯 16kV ≤265kV
六、 系統配置參數
(一) 變頻電源SFXZ-30kW 1臺
1) 額定輸出容量：30kW
2) 工作電源： 220/380±10%V（單/三相），工頻
3) 輸出電壓：0 –400V
4) 額定輸入電流：75A
5) 額定輸出電流：75A
6) 電壓分辨率： 0.01kV
7) 電壓測量精度：1.5%
8) 頻率調節范圍：30–300Hz
9) 頻率調節分辨率：≤0.1Hz
10) 頻率穩定度：0.1%
11) 運 行 時 間：額定容量下連續60min
12) 額定容量下連續運行60min元器件最高溫度≤65K
13) 噪 聲 水 平：≤50dB
14) 尺寸（長寬高mm）：540×380×420
15) 重 量：約25kg
(二) 激勵變壓器SFJL-30kVA/4/8/16kV/0.4kV 1臺
1) 額定容量：30kVA
2) 輸入電壓：0-400V
3) 輸出電壓：4kV;8kV;16kV
4) 結 構：干式
5) 尺寸（長寬高mm）：580×580×520
6) 重 量：約180kg
(三) 高壓電抗器SFDK-90kVA/45kV 6節
1) 額定容量：90kVA
2) 額定電壓：45kV
3) 額定電流：2A
4) 電 感 量：96H/單節
5) 品質因素：Q≥30 (f=45Hz)
6) 結 構：干式
7) 尺寸（內徑高mm）：?382×460
8) 重 量：約90kg
(四) 電容分壓器SFFY-500pF/270kV 1套
1) 額定電壓：270kV；
2) 高壓電容量：500pF
3) 介質損耗：tgσ≤0.5%；
4) 分 壓 比：3000：1
5) 測量精度：有效值1.5級;
6) 尺寸（內徑高mm）：?140×1000
7) 重 量：約26kg
七、 供貨清單
序號 設 備 名 稱 型 號 及 規 格 單位 數量
1 變頻電源 SFXZ-30kW 臺 1
2 激勵變壓器 SFJL-30kVA/4/8/16kV/0.4kV 臺 1
3 高壓電抗器 SFDK-90kVA/45kV 臺 6
4 電容分壓器 SFFY-500pF /270kV 套 1
5 內部連接線 套 1
6 出廠檢驗報告 份 1
7 使用說明書 份 1
8 產品合格證 份 1
9 裝箱清單 份 1
八、 參考實驗標準
DL/T 596-1996 《電力設備預防性試驗規程》
GB50150-2016 《電氣裝置安裝工程電氣設備交接試驗標準》
GB10229-88 《電抗器》
GB1094 《電力變壓器》
GB1094.1-GB1094.6-96 《外殼防護等級》
GB2900 《電工名詞術語》
GB/T16927.1~2-1997 《高電壓試驗技術》
DL/T474.4-2006 《現場絕緣試驗實施導則－交流耐壓試驗》
DL/T1015 《現場直流和交流耐壓試驗電壓測量系統的使用導則》
GB/T311.1-1997 《高壓輸變電設備的絕緣與配合》
GB191-2000 《包裝儲運圖示標志》
JB/T9641-1999 《試驗變壓器》
IEC358(1990) 《耦合電容器和電容分壓器》
GB4793-1984 《電子測量?jī)x器安全要求》
GB/T3859.2-1993 《半導體變流器應用導則》
GB/T2423.8-1995 《電工電子產品基本環境試驗規程》
DL/T849.6-2004 《電力設備專用測試儀器通用技術條件第6部分：高壓諧振試驗裝置》
