串聯諧振電路的詳細介紹
發布日期：2021-09-08 點擊：3425次
在電阻、電感和電容的串聯電路中，出現電路端電壓和總電流同相位的現象叫做串聯諧振。
我們知道，在R—L—C串聯電路中，只有當感抗XL等于容抗Xc時，端電壓U才能和電流I同相位，所以產生串聯諧振的條件是：ωL=1/ωC 當電路參數L、C一定時，可改變頻率使電路諧振。諧振的頻率為fo=1/2π√LC fo又稱為固有振蕩頻率。
當電源頻率一定時，通過改變電感或電容，也可以使電路諧振，使電路諧振的電感或電容分別為：L=1/ω2C C=1/ω2L 串聯諧振的特點是：電路呈純電阻性，端電壓和總電流同相。電抗X等于零，阻抗Z等于電阻R。此時，電路的阻抗最小，電流最大，在電感和電容上可能產生比電源電壓大很多倍的高電壓，因此串聯諧振也稱電壓諧振。
串聯諧振時，電感電壓UL或電容電壓UC與端電壓U之比，叫做電路的品質因數，用符號Q表示，即Q=UL/U=UC/U=ωL/R
由于諧振時電感及電容兩端電壓是電源電壓的Q倍，所以收音機的諧振回路可利用這一點來選擇某一頻率的信號。但在電力工程上，由于串聯諧振會出現過電壓、大電流，以致?lián)p壞電氣設備，所以要注意避免串聯諧振。

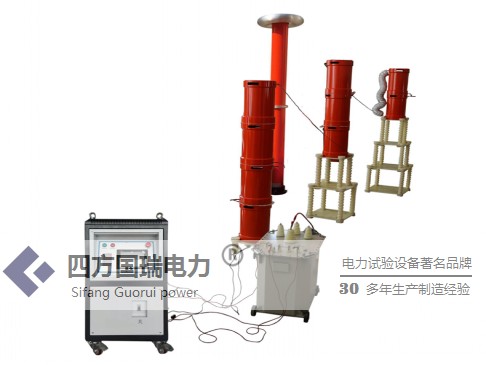

四方國瑞電力專業生產串聯諧振（又稱串聯諧振試驗耐壓裝置），從事電測行業多年，旗下產品品質一流，歡迎廣大客戶前來選購。
