SMG2000B數字雙鉗相位伏安表
發布日期：2020-06-03 點擊：3358次
湖北四方國瑞電力控股有限公司.位于國家級高新技術開發區四方國瑞電力工業園內，是一家專業從事電力電氣檢測（測量）設備、儀器儀表、電力自動化系統的研發、生產與銷售的資深品牌科技企業。
安全事項：
請閱讀以下簡明的規則，不遵守以下規則可能會導致危險。請閱讀完整的使用說明以獲取有關安全事項的相關信息。
? 使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、裸露及斷線才能使用。儀表后蓋及電池蓋板沒有蓋好禁止使用。儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。
? 儀表于潮濕狀態下，請勿使用，或更換電池。請勿在強電磁環境下使用，以避免影響儀器正常工作。請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。禁止在易燃性及危險場所測試。
? 測試前請先確認功能開關已設定在適當?shù)牧砍谭秶鷥?nèi)。 注意本儀表所規定的測量范圍及使用環境。不能用于測試高于500V的電壓。
? 測試時確定導線的連接插頭已緊密地插入接口內。相位測試時請注意方向。測試線必須撤離被測導線后才能從儀表上拔出，請勿將手觸輸入插孔，以免觸電。
? 儀表及電流鉗口必須定期保養，保持清潔，不能用腐蝕劑和粗糙物擦拭鉗口。避免電流鉗受沖擊，尤其是鉗口接合面。
? 長時間不用本儀表，請取出電池，當需要更換電池時請選擇經認可的電池注意電池正負極。
? 嚴禁私自使用、拆卸、校準、維修本儀表。
目 錄
一、 概述 3
二、 基本誤差 3
三、 工作誤差 5
四、 其它技術特性 5
五、 儀表結構 6
六、 安全特性 7
七、 使用操作 7
八、 顯示屏角度選擇 9
九、 電池更換 10
十、 成套配置 10
一、 概述
該儀表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、手持式、雙通道輸入測量儀表。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得最佳視覺效果。
儀表外殼采用工程絕緣材料，另配橡皮防振保護套，安全、可靠。
二、 基本誤差
2.1 參比工作條件
（a）環境溫度：（23±5）℃
（b）環境濕度：（45～75）% RH
（c）被測信號波形：正弦波、β=0.02
（d）被測信號頻率：（50±0.2）Hz
（e）被測載流導線在鉗口中的位置：任意
（f）測量相位時被測信號幅值范圍：100～220V、0.5A～1.5
（g）外參比頻率電磁場干擾：應避免
2.2 基本誤差極限
2.2.1 交流電壓（見表1）
表1：交流電壓測量誤差
量 限 分 辨 率 基本誤差極限
20V 0.01V ±（1.2%RD+2）
200V 0.1V ±（1.0%RD+2）
500V 1V ±（1.2%RD+2）
輸入阻抗：各量限均為2MΩ
2.2.2 交流電流（見表2）
表2：交流電流測量誤差
量 限 分 辨 率 基本誤差極限
200mA 0.1mA ±（1.0%RD+2）
2A 1mA
10A 10mA
2.2.3 相位
U-U、U-I、I-I（見表3）
表3：工頻相位測量誤差
范 圍 分辨率 基本誤差極限
0～360° 1° ±3°
測U1-U2相位時電壓輸入回路阻抗：40KΩ
三、 工作誤差
3.1 額定工作條件
（a）環境溫度：（0～40）℃
（b）環境濕度：（20～80）% RH
（c）被測信號波形：正弦波、β=0.05
（d）被測信號頻率：（50±0.5）Hz
（e）被測載流導線在鉗口中的位置：任意
（f）測量相位時被測信號幅值范圍
測U1-U2相位時：30V～500V
測I1-I2 相位時：10mA～10.00A
測U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A
（g）外參比頻率電磁場干擾：應避免
3.2 額定工作誤差極限
在 2.1 所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。
四、 其它技術特性
4.1 顯示位數：三位半
4.2 采樣速率：3次/秒
4.3 電源：單個 9V 迭層電池、電源電流小于5mA
4.4 外形尺寸
表殼尺寸：192mm×95mm×55mm
鉗殼尺寸：140mm×42mm×20mm
鉗口尺寸：Φ7mm×9mm
4.5 重量
表體：280g
測量鉗：2×200g
4.6 儲存條件
溫度：－10℃～50℃

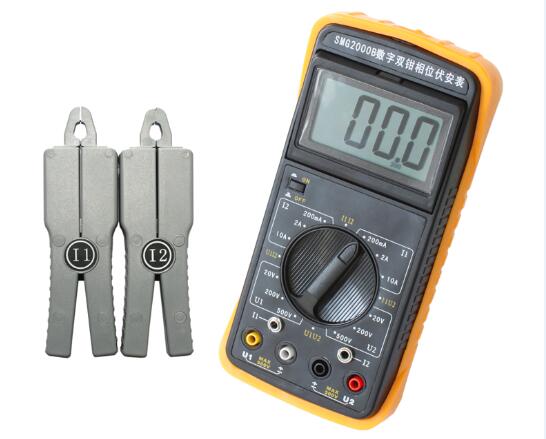

五、 儀表結構
1.絕緣護套 2.三位半顯示屏 3. ON-OFF按鈕
4.功能量程開關 5.電流鉗插孔（2路） 6.電壓輸入插孔（2路）
7.電流鉗鉗口 8.電流鉗 9.電流鉗引線
10.測試鱷魚夾（4個） 11.測試線（4根） 12.短接線（1根）
六、 安全特性
6.1 耐壓
電壓輸入端與表殼之間、鉗形電流互感器（電流鉗）鐵芯與鉗柄及副邊繞組線圈之間能承受1000V/50Hz、兩電壓輸入端之間能承受500V/50Hz的正弦波交流電壓歷時1min的試驗。
6.2 絕緣電阻
儀表線路與外殼之間、兩電壓輸入端之間：≥10MΩ。
七、 使用操作
按下 ON-OFF 按鈕，旋轉功能量程開關正確選擇測試參數及量限。
7.1 測量交流電壓
將功能量程開關撥至參數 U1 對應的 500V 量限，將被測電壓從 U1 插孔輸入即可進行測量。若測量值小于200V，可直接旋轉開關至 U1 對應的 200V 量限測量，以提高測量準確性。
兩通道具有完全相同的電壓測試特性，故亦可將開關撥至參數 U2 對應的量限，將被測電壓從U2 插孔輸入進行測量。
7.2 測量交流電流
將旋轉開關撥至參數 I1 對應的10A量限，將標號為I1的鉗形電流互感器副邊引出線插頭插入I1插孔，鉗口卡在被測線路上即可進行測量。同樣，若測量值小于2A，可直接旋轉開關至 I1對應的 2A 量限測量，提高測量準確性。
測量電流時，亦可將旋轉開關撥至參數 I2 對應的量限，將標號為I2的測量鉗接入 I2 插孔，其鉗口卡在被測線路上進行測量。
7.3 測量兩電壓之間的相位角
測 U2 滯后U1 的相位角時，將開關撥至參數 U1U2。測量過程中可隨時順時針旋轉開關至參數U1各量限，測量U1輸入電壓，或逆時針旋轉開關至參數U2各量限，測量 U2 輸入電壓。
注意：測相時電壓輸入插孔旁邊符號U1、U2及鉗形電流互感器紅色“ * ”符號為相位同名端。
7.4 測量兩電流之間的相位角
測 I2 滯后 I1 的相位角時，將開關撥至參數 I1I2。同樣測量過程中可隨時順時針旋轉開關至參數 I1 各最限，測量 I1 輸入電流，或逆時針旋轉開關至參數 I2 各量限，測量 I2 輸入電流。
7.5 測量電壓與電流之間的相位角
將電壓從U1輸入，用I2測量鉗將電流從 I2 輸入，開關旋轉至參數U1I2 位置，測量電流滯后電壓的角度。測試過程中可隨時順時針旋轉開關至參數 I2 各量限測量電流，或逆時針旋轉開關至參數 U1 各量限測量電壓。
也可將電壓從 U2 輸入，用I1測量鉗將電流從 I1 輸入,開關旋轉至參數 I1U2 位置,測量電壓滯后電流的角度。同樣測量過程中可隨時旋轉開關，測量 I1 或 U2 之值。
7.6 三相三線配電系統相序判別
旋轉開關置U1U2位置。將三相三線系統的A相接入U1插孔，B相同時接入與U1對應的±插孔及與U2對應的±插孔，C相接入U2插孔。若此時測得相位值為300°左右，則被測系統為正相序；若測得相位為60°左右，則被測系統為負相序。
換一種測量方式，將A相接入U1插孔，B相同時接入與U1對應的±插孔及U2插孔，C相接入與U2對應的±插孔。這時若測得的相位值為120°，則為正相序；若測得的相位值為240°，則為負相序。
7.7 三相四線系統相序判別
旋轉開關置U1U2位置。將A相接U1插孔，B相接U2插孔，零線同時接入兩輸入回路的±插孔。若相位顯示為120°左右，則為正相序；若相位顯示為240°左右，則為負相序。
7.8 感性、容性負載判別
旋轉開關置U1I2位置。將負載電壓接入U1輸入端，負載電流經測量鉗接入I2插孔。若相位顯示在0°～90°范圍，則被測負載為感性；若相位顯示在270°～360°范圍，則被測負載為容性。
八、 顯示屏角度選擇
若需改變顯示屏角度，可用手指按壓顯示屏上方的鎖扣鈕，并翻出顯示屏，使其轉到最適宜觀察的角度。
九、 電池更換
當儀表液晶屏上出現欠電指示符號時，說明電池電量不足，此時應更換電池。
更換電池時，必須斷開輸入信號，關閉電源。將后蓋螺釘旋出，取下后蓋后即可更換9V專用電池。
十、 成套配置
（a）主 機： 1臺
（b）測試線： 1套
（c）電流鉗： 2 把
（d）鋁合金機箱： 1個
（e）說明書： 1本
（f）出廠檢測報告： 1份
（g）合格證： 1個
