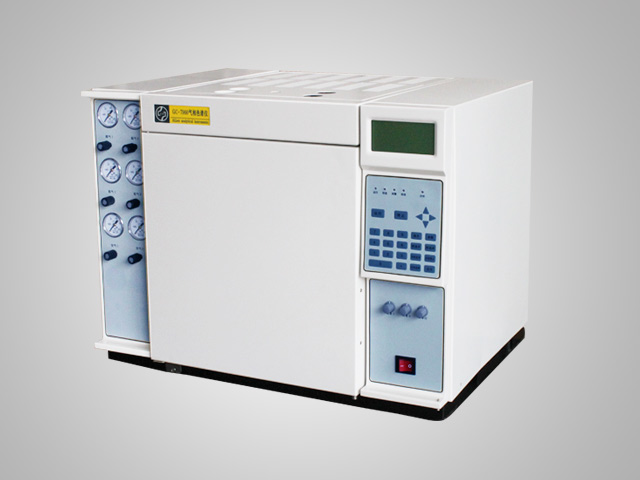

SF2010D變壓器油色譜分析儀
發布日期：2020-06-03 點擊：4383次
湖北四方國瑞電力控股有限公司.位于國家級高新技術開發區四方國瑞電力工業園內，是一家專業從事電力電氣檢測（測量）設備、儀器儀表、電力自動化系統的研發、生產與銷售的資深品牌科技企業。
第一章 概 述
非常感謝你們選購變壓器油色譜儀,使用前請認真閱讀本技術手冊!
采用了中文大屏幕LCD顯示器的新型氣相色譜儀。該儀器吸收了國內外同類產品的先進技術，通過鍵盤設定各種參數，機內具有掉電保護、超溫保護、“0℃” 保護、斷氣保護、電子自動點火等功能。具有穩定可靠的性能、簡潔合理的結構、簡單方便的操作、擴展能力及強等優點，具有獨特的柱室跟蹤升溫功能。其配置為雙氫焰離子化檢測器（FID）、熱導池（TCD）檢測器，及甲烷轉化爐。
該產品已廣泛應用于石油、電力、煤炭、化工、高等院校、科研等部門。
一、儀器正常工作條件：
1、環境溫度：0～30℃。
2、相對濕度：低于85％。
3、周圍無強電磁場干擾，無腐蝕性氣體。
4、安置工作臺應穩固，不得有強烈振動。
5、供電電源：交流220V±10％，50Hz±0.5Hz。
6、電源消耗功率：約2KW
二、技術性能：
1、溫度控制：
(1)色譜柱室溫度：
?控溫范圍：室溫加5℃～420℃（設定溫度增量1℃）
?控溫精度： ±0.1℃
?指示溫度與設定溫度之間偏差不大于0.2℃
?實際溫度與指示溫度之間偏差不大于2%
?最大加熱功率1500W
?感溫元件采用PT100剛玉瓷鉑電阻
(2)氫焰檢測室溫度：
?控溫精度：±0.1℃
.控溫范圍：室溫加5℃～420℃
?采用臥式加熱、兩只100W內熱式不銹鋼加熱棒
?感溫元件采用PT100剛玉瓷鉑電阻
(3)熱導池檢測器溫度：
?控溫精度：±0.1℃
.控溫范圍：室溫加5℃～420℃
?采用立式圓形加熱、兩只100W內熱式不銹鋼加熱棒
?感溫元件采用PT100剛玉瓷鉑電阻
(4)轉化爐溫度：
?控溫精度：±0.1℃
.控溫范圍：室溫加5℃～420 ℃
?采用臥式加熱、兩只100W內熱式不銹鋼加熱棒
?感溫元件采用PT100剛玉瓷鉑電阻
2、熱導池檢測器
(1)靈敏度：S≥5000mv?ml/mg（苯，H2）
(2)噪 音：≤0.02mv
(3)漂 移：≤0.1mv/h
(4)內置前置放大
(5)半擴散型、100Ω四臂錸鎢絲
(6)恒流源供電方式
3、氫火焰離子化檢測器
(1)檢測限M≤2×10-11g/s (苯/二硫化碳)
(2)噪 音：≤5×10-13A
(3)漂 移：≤5×10-12A/30min
(4)全收集極型、剛玉噴嘴
(5)鉑金點火絲
4、儀器尺寸及重量
(1) 主機尺寸：610（寬）× 460（高）× 470（深）
(2) 重 量：約60kg
三、儀器可選外圍設備及附件：
1、記錄器：
專用色譜數據工作站（需配微機）
2、氣 源:
(1)氮氣鋼瓶及減壓器（99.99%以上純度氮氣）；氫氣鋼瓶及減壓器（99.9%以上純度氫氣），或氫氣發生器；空氣鋼瓶及減壓器（干燥無油），或空氣發生器。
四、安裝前的準備工作：
1、安裝前的準備
(1)工作室與工作臺。工作室周圍不應有易燃、易爆的氣體以及強大的電磁場和電
火花干擾，保持室內空氣干燥并通風良好。工作臺面應水平、穩固，不得有強烈振動。
(2)電源。儀器用220V，50HZ交流電源，電源的輸入線路的承受功率應大于2KW，
電源電壓應穩定，否則應加3KW以上的調壓器，電源接線盒應接觸可靠。
(3)地線。為保證儀器性能及人身安全，儀器必須和大地可靠相連。埋設地線建
議用銅網或銅板埋入一米深以下的濕土中，不允許用電源中線代替地線，不允許接
在自來水管或暖氣片上。
(4)氣源與氣路管道:本儀器對三種氣源所需壓力：氮氣0.4Mpa，氫氣0.25MPa，
空氣0.3MPa，須使用高純惰性氣體及純凈空氣。使用高壓鋼瓶，應先熟悉高壓鋼瓶
的資料，再動手操作，氣瓶應放置牢靠。
2、開箱檢查，按裝箱單清點儀器及附件。
第二章 整機結構及安裝
一、 整機結構：
變壓器油色譜儀是由主機、專用色譜數據工作站）、氣源（發生器或鋼瓶氣）組成（附下圖）。
1、主機結構
主機由三部分組成：左邊為氣路控制單元，中間為主機、柱室、檢測器、轉化
爐部分，右邊為微機溫控制單元（附下圖）。
(1)氣路部分：載氣由穩流閥調節，壓力表顯示穩流閥出口壓力，穩流閥前均有
穩壓閥，穩壓閥出廠前已定值，用戶不用調節。氫氣，空氣均由穩壓閥調節，采用了氣阻器及壓力表顯示方式。（附下圖）。
(2)柱室：大容積柱室可方便安裝不銹鋼填充柱。由大口徑扇葉，電爐絲，鉑熱電阻，不銹鋼室體組成。采用了耐高溫低噪音電機，運行平穩震動小。
(3)檢測器布局：本儀器柱室、氫焰檢測器、熱導檢測器及轉化爐均獨立控溫，
柱室正上方為進樣口，左邊為熱導檢測器，右邊為氫焰檢測器，氫焰檢測器后面為轉
化爐。
二、整機安裝：
1、用萬用表電阻檔測量儀器的絕緣，即測量主機電源插頭對機殼絕緣都要大于
20MΩ。
2、氣路安裝：將裝好減壓閥的鋼瓶接上凈化器，用附件箱的氣路管，連接在儀器進氣接頭上，連接后將接頭用肥皂水嚴格試漏，確保不漏氣，再進行下一步操作。使用氫氣時一定要杜絕外界火源。(一定注意載氣、氫氣、空氣順序！)
3、連接地線：主機接地端、電腦主機的金屬部分連接在一起，然后與大地線牢固相連，應確保接地良好。
4、需要安裝凈化器（選購）時，將活化好的5A分子篩裝入凈化器，連接之前應嚴格試漏。使用時應先通一下氣流，將5A分子篩的粉末吹出，防止進入氣路損壞閥件。若發現兩頭堵塞不住，應重新堵好。使用一段時間，應將分子篩倒出，放在干凈的馬夫爐內，在420℃溫度下活化24小時，然后冷卻到室溫時，迅速裝入凈化器，兩頭堵好再使用。
第三章 微機控制系統及鍵盤操作
變壓器油色譜儀的微機控制系統采用高集成電路結構，一塊電路主板上集合了精密電阻采樣及A/D轉換、單片機系統。到各執行部件用排線連接，有利于系統的穩定、安裝及檢修。系統采用了先進的軟、硬件技術，因而性能穩定可靠，抗干擾性能極好。
微機控制器對色譜柱室、氫焰、熱導及轉化爐熱導檢測器的溫度進行高精度控制。實現了斷氣、超溫、“0℃”保護并顯示故障原因；實現了氫焰放大器的靈敏度和熱導控制器的橋電流設定；實現了所有參數的斷電記憶；實現了柱室跟蹤升溫功能。具有電子調零功能。真正實現了微機智能化。
一、面板與鍵盤
二、鍵盤顯示介紹
1、功能鍵：
顯 示
鍵，用于顯示柱室、氫焰、熱導、轉化四點實時溫度。當微機檢測到載氣壓力太低或其它故障時，再按此鍵中文顯示故障原因。
參 數
鍵，用于設定溫度、檢測及時間參數。按該鍵一次用于設定溫度參數，
再按一次用于設定檢測參數，再按一次用于設定時間參數。如此循環設
定各參數。
運 行
鍵，用于啟動加熱，并顯示四點溫度，用于恒溫操作。按此鍵或在控溫
狀態下檢測到載氣壓力太低或其它故障時，切斷加熱繼電器，關閉熱導
橋電流，報警燈亮，蜂鳴器報警提示并顯示故障原因。當故障原因排除
后加熱繼電器自動恢復接通。
停 止
鍵，用于停止加熱，同時關閉熱導橋電流，并停止分析時間程序。
橋 流
鍵，在正常狀態下用于打開熱導橋電流。按此鍵出現如圖顯示，當確定
要加橋流時再按此鍵一次即可。當檢測到載氣壓力太低或其它故障時不
能接通熱導橋電流，蜂鳴器報警提示，顯示故障原因。再按此鍵一次斷
開熱導橋電流。
XXXmA橋流確定要加嗎？
點 火
鍵，用于氫焰檢測器手動點火。在氫焰檢測器溫度到達設定溫度值之后10分鐘儀器自動點火一次。
分 析
鍵，用于啟動分析時間程序。按此鍵一次啟動分析時間程序。再按一次停止分析時間程序
調零1
鍵，此鍵與數字鍵1、2配合用于調整氫焰檢測器1的放大器信號輸出基
線位置，使基線在0-10mV范圍之間。
調零2
鍵，此鍵與數字鍵1、2配合用于調整氫焰檢測器2的放大器信號輸出基
線位置，使基線在0-10mV范圍之間。
調零3
鍵，此鍵與數字鍵1、2配合用于調整熱導檢測器的信號輸出基線位置，
使基線在0-10mV范圍之間。
2、數字鍵：
“0～9”共十個數字鍵，用于設置溫度、檢測、時間等參數。
3、儀器面板上共有5個指示燈，各指示燈意義：
加熱燈：此燈亮表示處于加熱運行狀態。
恒溫燈：當已設定每路實時溫度，均處于相應設定溫度的±0.5℃以內時，恒燈
亮。（當某一路設定溫度為0℃時，認為該路已恒溫）。
報警燈：當任一路實際溫度超過相應設定溫度（設定不為0℃）15℃以上或載氣
壓力太低等故障時切斷加熱電源停止加熱，報警燈亮并蜂鳴器報警提
示，顯示器同時顯示故障原因。
橋流燈：此燈亮表示熱導檢測器橋流已打開。
分析燈：此燈亮表示儀器處于分析階段。
三、開機
變壓器油色譜儀各室溫度參數、檢測器參數均由鍵盤設定，漢字和數字顯示，各參數具有記憶功能。打開電源總開關，儀器顯示器循環顯示：
表示自檢完成， 微機工作正常，可以進行鍵盤操作。
四、鍵盤操作：
1、溫度參數設定：
按 參 數 顯示：
此后可按數字鍵設定各點溫度：如柱室設定95℃。則按 0 9 5 鍵。
按送數鍵光標分別移到氫焰、熱導及轉化上，設定各參數。
2、檢測參數設定：
再按 參 數 顯示：
靈敏度Ⅰ、靈敏度Ⅱ為氫焰靈敏度檔，僅可設置為3或4。點火時間最大設置9
秒，1秒為增量。熱導橋流最大設置為120mA，1mA為增量。
點火時間設置用于控制氫焰點火絲加電流的時間，利于氫焰檢測器點火，在點火
可靠的前提下，盡量把時間設置短些，這樣有利于延長點火絲壽命。
3、時間參數設定：
再按 參 數 顯示：
T1是信號Ⅱ的輸出為熱導信號的時間，單位秒。T2是信號Ⅱ的輸出為氫焰Ⅱ信
號時間，單位秒。時間參數不能設置為零！
4、恒溫操作：
在設定完各點溫度值以后，按 運 行 鍵即可(同時加熱燈亮)，各路都恒溫后，
恒溫燈亮。當檢測到載氣沒有打開或載氣壓力太低時，報警燈閃爍，蜂鳴器報警提示，
并切斷加熱電源。顯示屏顯示如下：
當檢測到某一室的鉑絲斷路或者顯示溫度超過設定溫度的15℃以上時，報警燈
閃爍，蜂鳴器報警提示，并切斷加熱電源。顯示屏顯示如下：
當檢測到某一室的鉑絲短路或者顯示溫度為0℃時，報警燈閃爍，蜂鳴器報警提
示，并切斷加熱電源。顯示屏顯示如下：
注意:
? 當載氣沒有打開或載氣壓力太低時，或者儀器運行期間出現斷氣時，或者五室
（柱室、氫焰檢測室、熱導檢測室、轉化爐室）溫度同時出現相同故障和不同故障時，此時報警燈閃爍，蜂鳴器斷續蜂鳴提示，并切斷加熱電源，關閉熱導橋電流。顯示屏會循環顯示不同故障的原因。
? 柱室溫度采用了跟蹤升溫設計，即柱室升溫溫度由其它四室溫度而定。因此在氫焰檢測器，熱導檢測器、轉化室不要升溫時，一定要把該點的設定溫度設為0℃，否則柱室溫度升不到設定溫度！
? 在升溫過程中，有可能造成恒溫燈短時點亮，只有各室溫度穩定后，恒溫燈才一直亮著，才可以進行分析。
5、停止加熱：
按停止鍵，停止加熱，所有指示燈熄滅，切斷熱導橋流，分析時間程序停止運行，
但保留所有設定參數。
6、橋流操作：
按 橋 流 顯示：
在正常狀態下當確定要加橋流時再按此鍵橋流指示燈即可點亮, 打開熱導橋電
流。當檢測到載氣壓力太低或其它故障時不能接通熱導橋電流，蜂鳴器報警提示，顯
示故障原因。
變壓器油色譜儀具有掉電參數保護功能，溫度參數、檢測器參數一旦確認后，不受關機掉電影響，下次開機后，只須按運行鍵即可。
第四章 熱導池檢測器的使用及注意事項
熱導池檢測器采用半擴散式結構，四臂100歐姆錸鎢絲，恒流源供電，內置前置放大。
一、熱導檢測器的氣路流程：
→ → → → → → →
二、使用注意事項：
1、該儀器采用了不通氣和斷氣保護功能，既在不通氣的情況下各室溫度無法升溫，
熱導橋流也無法打開，即保護了色譜柱也保護了TCD的錸鎢絲不被燒壞（國內首創）。
2、載氣中應無腐蝕性物質，注意氣路凈化。
3、使用前，應先通載氣10～30分鐘，將管路的氣體趕去，防止錸鎢絲氧化。
4、不能用氣體直接吹熱導檢測器，或有較大的氣體流沖擊。
5、不允許有強烈機械震動。
6、不能將TCD處于風口處；TCD放空口應用管道接到室外，出氣管應注意固定，防止風吹擺動，影響基線。
7、如果停機，應先關電源，等到熱導檢測器溫度降至80℃以下時，再關氣源，這有利于錸鎢絲使用壽命。
8、在靈敏度足夠情況下，應降低橋電流使用，這樣可提高儀器穩定性，增加TCD
使用壽命。
9、做完高溫分析后，需拆柱時，一定要等柱室溫度和熱導檢測器溫度降到80℃以下，方可卸下色譜柱，以防止損壞柱接頭絲扣及錸鎢絲氧化。
10、TCD的氣體流速測量應在檢測器的放空處，用皂泡流量計測量，一般氣體流速在50m1／min時，靈敏度較佳。
11、使用不同載氣時，不同溫度下，橋電流允許值如下：
橋 溫
流 度
載 氣 100℃
150℃ 200℃ 250℃ 300℃
氫 氣 200mA 175mA 150mA 100mA 75mA
氮 氣 125mA 100mA 75mA 50mA 25mA
三、使用方法：
1、先通載氣：調節兩個載氣支路上穩流閥，使熱導放空處流速一致。
2、打開電源開關，選擇合適的橋流(見第三章)。
3、設定柱室，及熱導溫度(見第三章)，啟動加熱。
4、待恒溫后(恒溫燈亮)，打開記錄儀（色譜工作站），將基線調至0.5mV處，待
基線穩定后進行分析。
5、靈敏度及穩定性測試
測試條件：色譜柱：5％SE－30，chromosorbw，Aw，DMCS擔體，60－80目，柱
長2米，不銹鋼柱；柱溫100℃，汽化100℃，熱導檢測器100℃；橋流175mA，樣品
苯，進樣量0.3ul。
①穩定性：
色譜工作站置于適當量程，175mA橋流時，基線漂移≤0.15mv/h
②靈敏度：
H?W1/2: 實測峰面積(mv?s)
FC: 載氣流速(ml/min)
W: 進樣量
例如：色譜工作站測量面積為920mv?s，柱后流速50ml/min，進樣0.3ul，苯比重0.88。
第五章 氫焰檢測器的使用及注意事項
一、氫焰檢測器：
有機物在氫火焰中燃燒產生離子，用直流高壓的電極將離子捕獲形成微電流,通
過微電流放大器放大，即可得到相應物質的色譜圖。
二、氫焰檢測器的氣路流程：
三、使用注意事項:
1、填充柱操作時，應將毛細柱的柱頭壓調節閥關閉。
2、嚴格注意氣路的清潔。必須使用高純度的載氣N2（99.99%以上）
3、儀器必須良好接地。
4、三種氣體流量需要定值，方法如下：
(1)載氣：氮氣減壓閥開至0.35MPa，把穩流閥全打開，調節穩壓閥看壓力表指示
應在0.25MPa， 然后根據需要調節穩流閥。
(2)氫氣氣路：減壓閥開至0.25MPa，調節穩壓閥看壓力表指示應在0～0.2MPa之
間變化，然后根據需要調節穩壓閥。
(3)空氣氣路：減壓閥開至0.35MPa，調節穩壓閥看壓力表指示應在0～0.2MPa之間變化，然后根據需要調節穩壓閥。
(4)載氣氣路在出廠時已調好，用戶一般不用動。
5、FID必須使用N2、H2、空氣三種氣體，同時調節到需要的流速上。H2、空氣流
速從儀器所帶的壓力～流量曲線圖上查出。N2流速和H2流速比值一般為1:0.9，H2流
速和空氣流速比值一般為1:10，靈敏度較佳，基流最少。流過噴嘴的總流速不應超
過100m1/min。
6、氫焰檢測器的溫度一般情況下要比柱室溫度高20℃～40℃，以防止樣品在檢測
器中冷凝。
7、使用氫焰時，嚴禁色譜柱未接到FID的柱接頭上，而盲目打開氫氣，這樣會
造成爐堂充滿氫氣，一旦開機升溫就會引起爆炸！
四、使用方法：
1、利用各自的穩流閥或穩壓閥，將N2、H2、空氣調至所需流速。
一般選用N2 25～60ml/min，H2：25～50ml/min，空氣：300～400ml/min。
2、打開電源開關，選擇合適靈敏度檔位，設置柱室，及氫焰檢測室溫度，啟
動加熱。 (見第三章)。
3、待氫焰檢測器溫度達到其設定溫度并一段時間后自動啟動點火，也可任意時間手
動點火，聽到輕輕的“啪”點火聲說明點著了。點火后，基線偏離，用儀器面板上的
電位器將基線調至0.5mV處，待基線穩定后進行分析。在氫焰檢測器實際溫度較低時
盡量不要點火，以免氫焰檢測器積水而產生噪音。
4、FID的敏感度及穩定性測試。
例：色譜柱：5％SE－30，chromosorbw，Aw，DMCS擔體，60－80目，柱長2米，
不銹鋼柱；樣品0.05％，苯/二硫化碳；柱溫80℃，汽化室120℃，F(xiàn)ID檢測室120
℃；載氣(N2)：30ml/min；H2：28m1/min，空氣：350ml/min；放大器靈敏度為3；進
樣量0.3ul。
①穩定性：
在基線穩定情況下，基線漂移≤5×10-12A/h 基線噪音：≤5×10-13A
②敏感度計算公式：
實測噪音：N（mv）， 苯的進樣量：W（g）
實測峰面積：H?W1/2峰高*苯的半峰寬（S）
若實測峰面積：H?W1/2=280.89mv?s， 噪音：N=0.02mv。
則：
第六章 故障及維修
一、氫火焰離子化檢測器故障及維修
1、正常現象：
在未點火之前，放大器在最高靈敏度檔基線穩定，可以用FID調零鍵將記錄儀指
針調至零處，點火后，若兩支氣路流速一致，柱老化一致，裝填一致，記錄儀指針有
偏離，偏離小于1mV，可用 FID調零鍵調回，基線穩定。進樣后出峰。
2、故障現象：
A、未點火前，放大器無法調零，可能原因：
(1)放大器失調，應維修放大器，最好和生產廠家聯系。
(2)放大器輸入信號線絕緣不良或短路，可將FID檢測器上的高頻插頭卸下，測
量絕緣應大于106MΩ。
B、點火后，記錄儀信號無法調零，可能原因：
(1)空氣不純，可降低流量，若有好轉，說明空氣不純，應嚴格純化空氣。
(2) H2和N2不純。
(3)色譜柱沒老化好，或色譜柱嚴重流失。
(4)火焰燒到收集極，可降低載氣流速。
(5)收集極和點火絲是否短路。
C、基線穩定，但進樣不出峰，或靈敏度顯著下降，可能原因：
(1)靈敏度選擇太低。
(2)進樣器密封墊漏氣。
(3) 進樣器與色譜柱或柱后至檢測器之間接頭漏氣。
(4)注射針使用過久本身漏氣，或進樣器溫度太低。
(5)輸入信號線斷路或短路，或極化電壓沒加上。
D、基線不穩定，可能原因：
(1)氣體不純，夾雜某些有機物。
(2)離子室嚴重污染。
(3)氫火焰太大。
(4)離子室信號線接觸不良或極化電壓未加上。
(5)放大器故障。
(6)有嚴重漏氣的地方。
(7)色譜柱被污染。
(8)收集極和點火絲是否短路。
E、拖尾峰現象：
(1)玻璃內襯管損壞。
(2)進樣量過大。
二、熱導檢測器故障及維修
1、熱導信號無法調零，可能原因：
(1)熱導橋電流沒有打開。
(2)熱導控制器故障，應檢查控制線路，最好請生產廠維修。
(3)儀器嚴重漏氣，應試漏。
(4)四臂錸鎢絲元件嚴重不對稱，將熱導池檢測器和電氣部分的接插件拔下后
測量四個臂阻值，相差應小于0.5Ω。
(5)熱導池錸鎢絲一臂與池體短路，可檢查錸鎢絲元件和地的接觸電阻。
(6)熱導四臂錸鎢絲燒斷。
2、基線穩定，但進樣不出峰或靈敏度顯著下降，可能原因：
(1)熱導橋流選擇太小。
(2) 進樣器密封墊漏氣。
(3) 進樣器與色譜柱或柱后至檢測器接頭漏氣。
(4)注射器本身漏氣，或進樣器溫度太低。
(5)錸鎢絲元件嚴重腐蝕。
(6)數據處理器參數設置不合理。
3、基線穩定性變壞，可能原因：
(1)熱導池控制線路故障，最好請生產廠維修。
(2)溫度控制不穩，應請生產廠維修
(3)熱導池沾污應取下清洗，最好請生產廠維修。
(4)信號線接頭接觸不良。
(5)漏氣
(6)氣體不穩定或氣體不純。
(7)錸鎢絲元件嚴重腐蝕或氧化。
(8)樣品或高沸物固定液流失，冷凝在放空口處造成堵塞。
(9)橋電流過大，錸鎢絲呈灼熱狀態。
(10)載氣流量過大或不穩。
4、峰型變寬：
(1)載氣流速太低。
(2)柱溫太低。
(3)檢測器溫度太低。
(4)色譜柱固定相流失。
5、拖尾峰現象：
(1)玻璃襯管損壞。
(2)進樣量過大。
(3)柱選擇錯誤。
6、熱導橋電流加不上，橋流燈不亮，蜂鳴器斷續蜂鳴提示。
(1)載氣沒有打開或運行期間突然斷氣。
(2)其中一室有鉑絲斷路超溫現象。
(3)其中一室有鉑絲短路實時顯示0℃現象。
三、進樣不啟動分析
1、檢查儀器載氣正常否。
2、檢查儀器加熱并恒溫否。
3、檢查儀器在點火“狀態”否。
4、檢查時間參數設置正常否。
5、檢查儀器在分析狀態否。
1、1：交流輸入（ 220V ）
2、2：電 機（ 220V ）
3、3：柱室加熱（關掉電源測量約28Ω）
4、4：氫焰加熱（關掉電源測量約210Ω）
5、5：熱導加熱（關掉電源測量約200Ω）
6、6：轉換加熱（關掉電源測量約200Ω）
A、A：柱室鉑絲（關掉電源測量，室溫下約108Ω）
B、B：氫焰鉑絲（關掉電源測量，室溫下約108Ω）
C、C：熱導鉑絲（關掉電源測量，室溫下約108Ω）
D、D：轉化鉑絲（關掉電源測量，室溫下約108Ω）
特別注意本執行板上是交流220V強電，不是專業人員切勿亂動！
