SF-301全自動界面張力測定儀
發布日期：2020-06-04 點擊：3395次
一、 前言：
感謝您選用湖北四方國瑞電力控股有限公司的產品，為此本公司將為您提供全面的技術支持和服務保障。本產品需由具備使用資格的人士使用，在使用本產品之前，請您仔細閱讀產品使用說明書，并理解所述內容，了解設備自身的技術參數、性能及操作使用方法，嚴格遵守電氣高壓試驗相關標準和電業安全工作規程進行操作。請將本使用說明書置于容易獲取的位置，以便于以后參考使用。
使用本產品還需遵守當?shù)仃P(guān)于該類設備的相關使用要求（如有），以及相關的試驗要求、標準、規程等，并在遵守當?shù)仃P(guān)于電力作業安全相關要求的前提下使用本產品。
二、功能特點
分子間的作用力形成液體的界面張力或表面張力，張力值的大小能夠反映液體的物理化學性質及其物質構成，是相關行業考察產品質量的重要指標之一。我公司生產的全自動張力測定儀適用GB/T6541標準，基于圓環法（白金環法），測量各種液體的表面張力(液-氣相界面)及液體的界面張力(液-液相界面)。此方法具有操作簡單，精確度高的優點而被廣泛應用。廣泛用于電力、石油、化工、制藥、食品，教學等行業。
u 采用獨創的快響應電磁力平衡傳感器，提高了測量精度與線性度；
u 儀器校準只需標定一點，解決了前一代傳感器需要多點標定的問題。免去了調零電位器及調滿量程電位器；
u 實時顯示等效張力值、當前重量（可作為電子天平稱重）；
u 集成溫度探測電路，對測試結果自動溫度補償；
u 240×128點陣液晶顯示屏，無標識按鍵，具有屏幕保護功能；
u 帶時間標記的歷史記錄，最多存儲255個；
u 內置高速熱敏式微型打印機，打印美觀、快捷，具有脫機打印功能；
u 配有標準RC232接口，可與計算機連接，便于處理試驗數據（可選）；
三、技術參數
|
u 測量范圍： 0-200mN/m |
|
u 準 確 度： 0.1%讀數±0.1 mN/m |
|
u 分 辨 率： 0.1mN/m |
|
u 靈 敏 度： 0.1mN/m |
|
u 電源電壓： AC220V±20% 50HZ±10% |
|
u 最大功耗： 20W |
|
u 適用環境溫度： 10～30℃(典型值25℃) |
|
u 適用環境濕度： ≤85% RH |
|
u 外形尺寸： 200×300×330(mm) |
|
u 重 量： 6kg |
四、儀器結構與裝配

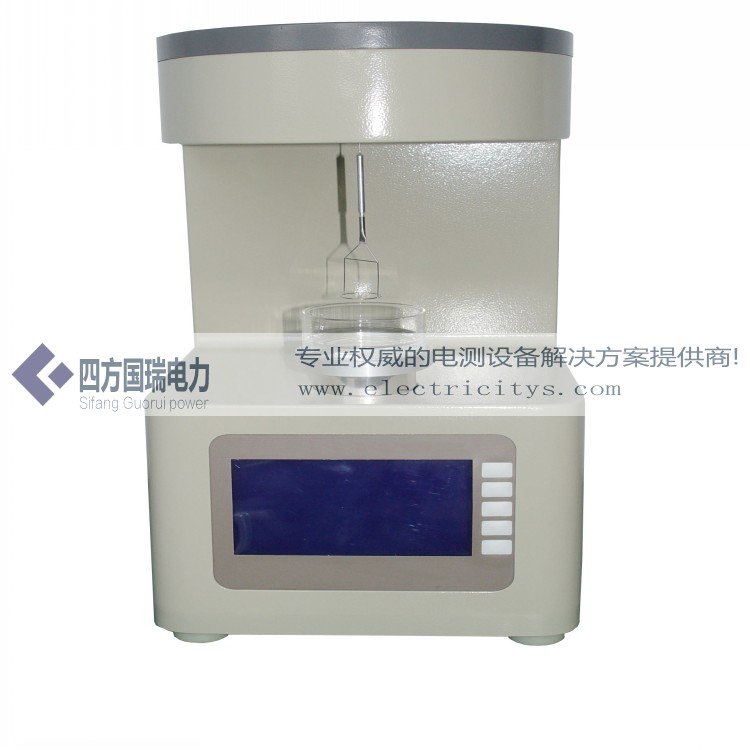

前視圖 后視圖
圖4-1
(1)液晶顯示器 (7)調節機腳
(2)樣品杯 (8)RS232接口
(3)環架桿 (9)保險絲
(4)鉑金環 (10)電源開關
(5)測試臺 (11)電源輸入口
(6)無標示按鍵
儀器應安放在平整穩固的臺面上，調節三個調節機腳，觀察測試臺中間的玻璃泡，使其中的氣泡處于中間位置。儀器周圍不得有強磁場干擾，測試過程中避免風吹向鉑金環，測試環境溫度應保持恒定，不要將儀器放在濕度大、有腐蝕性氣體的環境中工作。
五、工作原理
鉑金環從“液-氣”界面或“液-液”界面向上拉出來時，在鉑金環下面會形成一個圓形的液柱膜，隨著圓環的繼續上升液柱膜破裂，在這個過程中通過電磁力平衡傳感器檢測到出現的最大的受力值，通過以下公式計算即可轉化為張力值。
M=mg/2L L=鉑金絲周長
此方法測得的力的大小受到以下幾個因素影響：
1、鉑絲環的平均半徑及鉑金絲的半徑。
2、“液－氣”或“液－液”的密度差。
3、液體的純度，電解質雜質將嚴重減低張力值。
4、環境的溫度。
由于在鉑金環處形成的液柱不是圓筒形的，必須引入修正因子F，由Zuidema 與waters給出的修正因子F的計算公式：
修正后的最終結果為：
式中：
P0------下液體密度， 單位：g/mL
P1------上液體密度或氣體密度， 單位：g/mL
Rs------鉑金絲的平均半徑， 單位：mm
Rh------鉑金環的平均半徑， 單位：mm
六、菜單及按鍵操作說明
儀器按鍵為無標識按鍵，在不同的顯示界面下，按鍵具有不同的功能定義，由對應顯示的菜單來決定，這樣的設計減少了按鍵數量，按鍵功能定義明確，使人機界面更加友好。
在以下按鍵操作說明中，加黑反顯的數字或圖形為當前調整修改的內容。
