測試變壓器絕緣電阻
發布日期：2020-06-06 點擊：3313次
變壓器絕緣電阻的劣化是導致變壓器故障的最常見原因之一：變壓器故障是電力系統中代價高昂的更換，可能會導致較長的停機時間。如果您無法通過定期的絕緣電阻測試來維護變壓器（可以通過變壓器直流電阻測試儀進行維護），則在達到其最大使用壽命之前，它很可能會失效。

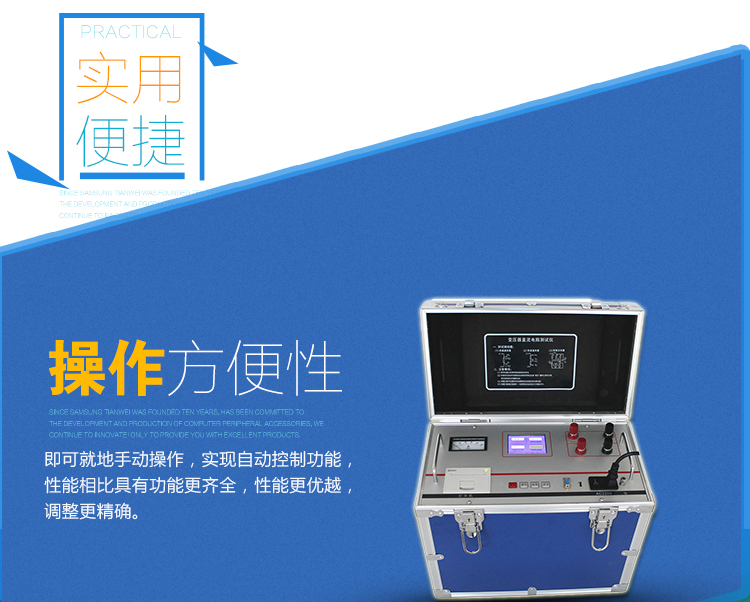

通過測量從一個高壓變壓器套管到另一個高壓套管的變壓器的繞組電阻，變壓器直流電阻測試儀可以揭示有關該變壓器的大量信息。除了明顯的變壓器繞組故障（即繞組開路或短路）之外，還可以檢測到更精細的問題。直流電流除了流經繞組外，還流經空載比調整開關（DETC），空載比調整開關以及許多焊接和機械連接。因此，可以使用變壓器直流電阻測試儀來驗證所有這些組件的完整性。在轉換（抽頭變化）下通過OLTC開關施加直流測試電流可驗證斷前通斷操作的正確性。
根據經驗，變壓器問題或故障是由于不良的設計，組裝，處理，環境破壞，過載或維護不足而引起的。測量變壓器繞組的電阻可確保連接正確，并且電阻測量表明沒有嚴重的失配或開路。大多數電源變壓器都內置有抽頭。這些抽頭允許比率增加或減少百分之幾。比率變化涉及觸點從一個位置到另一位置的機械運動，在變壓器繞組電阻測試期間還應進行變壓器分接開關測試，以驗證其是否正常工作。
