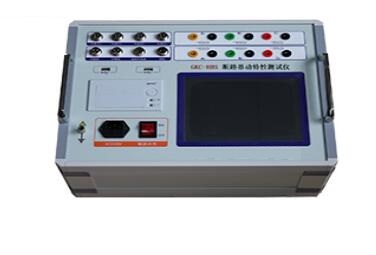

SFGKC-HBS斷路器動特性測試儀
發布日期：2020-06-20 點擊：25635次
SFGKC-HBS斷路器動特性測試儀產品別稱
斷路器動特性測試儀、斷路器特性測試儀、斷路器動作特性測試儀、斷路器動態特性測試儀、斷路器雙端接地測試儀、雙端接地高壓開關測試儀、合閘開關測試儀、高壓開關特性測試儀、高壓開關動特性測試儀
產品簡介
隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓開關動特性測試儀（斷路器動特性測試儀）在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關動特性測試儀即（斷路器動特性測試儀）是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。
產品特征
1、斷路器動特性測試儀顯示屏8.4寸，采用windows操作系統，人性化操作界面，界面直觀，觸摸屏，便于現場操作人員使用。
2、高速熱敏打印機，方便現場打印測試數據。
3、斷路器動特性測試儀機內集成式操作電源，無須現場二次電源，現場使用方便快捷?？商峁?/span>DC15～260V可調電源，電流30A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
4、開關動作一次，得到所有數據及圖形。
5、主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
6、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
7、內部抗干擾電路可滿足1000KV變電站內可靠使用。
8、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
9、斷路器動特性測試儀適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
10、同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、6路合閘電阻。
11、斷路器動特性測試儀配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
產品參數
1、時間測量：
12路 固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳次數）
測試范圍：0.01ms～20s，分辨率：0.01ms,
測試范圍：20s～200s，分辨率：0.1ms,
在200ms以內準確率：(0.1%t±0.1)ms
2、合閘電阻測量：
6路固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘電阻投入時間、電阻值
3、測量范圍：30～10KΩ,分辨率0.1Ω，準確度：≤1%±2個字
4、雙端接地開關測量：
3路固有分閘（合閘）時間
分閘（合閘）相內不同期
合閘（分閘）彈跳時間及波形
5、重合閘測量：合分、分合、分合分
6、速度測量：剛分（剛合）速度
指定時間段（行程段或角度段）平均速度
7、測速范圍：1mm傳感器 0.01～25.00m/s，
0.1mm傳感器 0.001～20.0m/s
0.5°角度傳感器 1周波/ 0.5°
8、行程測量：動觸頭行程（行程）
接觸行程（開距）
超程
9、行程傳感器：直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm
加速度傳感器測量范圍：0-600mm，分辨率：0.1mm
360線傳感器：360о，測量范圍：0-1000mm，分辨率：0.1mm
直線傳感器：300mm，測量范圍：0-300mm，分辨率:0.1mm（選配）
直線傳感器：500mm，測量范圍：0-500mm，分辨率:0.1mm（選配）
直線傳感器：1000mm，測量范圍：0-1000mm，分辨率:0.1mm（選配）
激光傳感器測量范圍：0-300mm，分辨率：0.1mm（選配）
10、線圈電流測量范圍：0～40A,最小分辨率：0.01A。
11、儀器電源 ：AC/DC 220V ± 10%；50Hz ± 2%
12、內觸發電源：輸出DC15～260V連續可調
輸出電流：220V電壓以下≤ 20A（短時），110V電壓以下≤ 30A（短時）
13、外觸發：觸發電壓AC/DC10V～300V，電流：≤ 120A(短時)
14、隔離開關測量范圍：
電壓輸出：DC20～260V（可調）；
電源輸出時間：0.01-20秒（可設置）；
斷口信號最大采集時間為200秒；
可測斷口合、分閘時間、三相不同期、彈跳時間及次數
15、主機體積：380×280×170mm
16、使用環境： -20℃~+50℃
17、相對濕度：≤90%
