SFGKC-HC石墨觸頭高壓開關測試儀
發布日期：2020-06-20 點擊：3783次
產品別稱
SFGKC-HC石墨觸頭高壓開關測試儀、石墨觸頭高壓開關測試儀、石墨開關測試儀、高壓開關綜合特性測試儀、高壓開關特性測試儀、高壓開關動特性測試儀、斷路器雙端接地測試儀、合閘開關測試儀

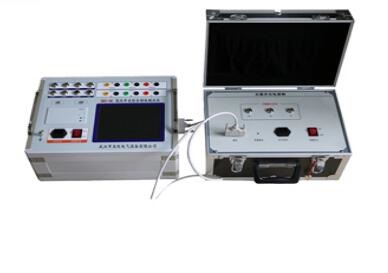

SFGKC-HC石墨觸頭高壓開關測試儀
產品特征
1、石墨觸頭高壓開關測試儀有8.4寸彩色大屏，windows操作系統，人性化操作界面，界面直觀，觸摸屏，便于現場操作人員使用。
2、高速熱敏打印機，方便現場打印測試數據。
3、石墨觸頭高壓開關測試儀機內集成式操作電源，無須現場二次電源，現場使用方便快捷?？商峁?/span>DC30～260V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

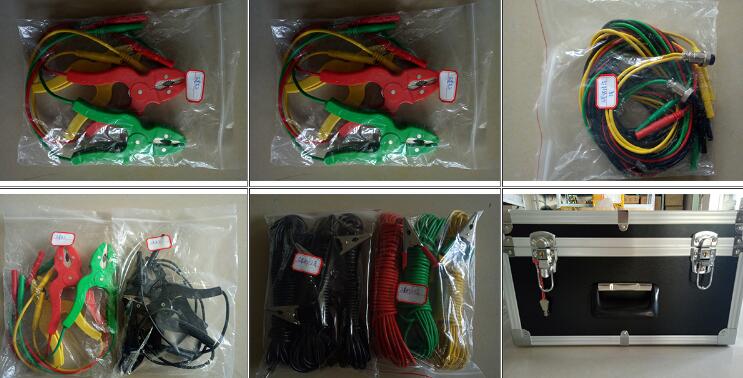

4、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
5、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
6、開關動作一次，得到所有數據及圖形。
7、主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
8、石墨開關測試儀配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
9、同時可測12路金屬觸頭斷口、6路主斷口和輔助斷口、6路合閘電阻、6路石墨開關測量。
10、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
11、石墨觸頭高壓開關測試儀內部抗干擾電路可滿足800KV變電站內可靠使用。
產品參數
1.時間測量：
12路 固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳次數）
測試范圍：0.01ms～20s，分辨率：0.01ms
測試范圍：20s～200s，分辨率：0.1ms
在200ms以內準確率：(0.1%t±0.1)ms
2.合閘電阻測量：
6路固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘電阻投入時間
3.石墨開關測量：
3/6路固有分閘（合閘）時間（選配）
分閘（合閘）相內不同期
分閘（合閘）相間不同期
測量電流：10A/30（選配）
4.測量范圍：10～10KΩ分辨率0.1Ω，準確度：5%±1個字
5.速度測量：剛分（剛合）速度
指定時間段（行程段或角度段）平均速度
6.測速范圍：1mm傳感器 0.01～25.00m/s，
0.1mm傳感器 0.001～2.50m/s
0.5°角度傳感器 1周波/ 0.5°
7.行程測量：動觸頭行程（行程）
接觸行程（開距）
過沖行程或反程（超程）
直線傳感器：50mm，分辨率:0.1mm，測量范圍：0-50mm.
360線傳感器：360о，分辨率:0.5о測量范圍：0-1000mm.
8.電流：最大電流輸出為20A(選配30A）最小分辨率：0.01A。
9.儀器電源 ：AC/DC 220V ± 10%；50Hz ± 2%
10.內部直流電源：輸出DC15～265V連續可調，輸出電流：≤ 20A(短時)
11. 隔離開關測量范圍：
⑴、電壓輸出：DC15～265V（可調）；
⑵、電源輸出時間：0.01-20秒（可設置）；
⑶、斷口信號最大采集時間為200秒；
⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數
12.主機體積：380×280×170mm
13.使用環境： -20℃~+50℃
14.相對濕度：≤90%
